Цифровая интерком-система

Большинство интерком-систем и систем световых оповещений, используемых в театрах, концертных и оперных залах, опираются на отдельные специализированные сети передачи данных, и, как правило, имеют сложные и дорогие центральные блоки обработки данных.

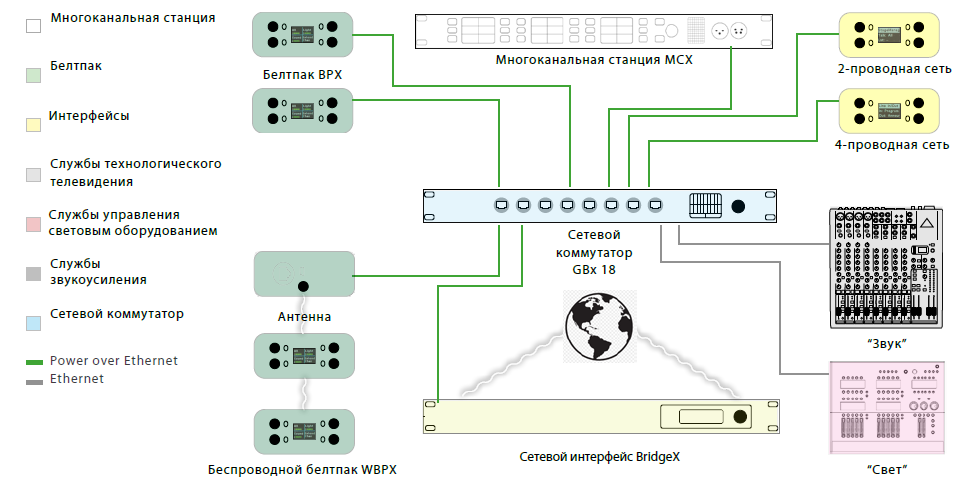

Green-Go – это система связи, которая может легко подключаться практически к любой существующей сети Ethernet. Система Green-Go сочетает цифровую голосовую связь со световыми сигналами и текстовыми сообщениями. Это достигается с помощью компактных белтпаков, настенных, настольных или рэковых станций. Все устройства могут получать электропитание по технологии PoE. После настройки все соединенные устройства хранят данные о системе локально, в связи с чем отсутствует необходимость в дорогостоящей центральной матрице.

Пользователи могут общаться с группами (до 250) и/или напрямую с другими пользователями (до 3000). Аудиосигналы могут быть легко переданы в систему, отправлены в группу и извлекаться любым пользователем, если и когда это необходимо. Невербальные коммуникационные функции, такие как красные и зеленые световые сигналы, подтверждение сигналов ожидания и текстовые сообщения, также могут быть переданы группам или конкретным пользователям.

Все устройства имеют одинаковые характеристики. Каждое имеет 32 канала, программный аудиоканал и канал анонса, канал чрезвычайных ситуаций и дополнительный канал для прямого общения с пользователем.

Все настройки и различные конфигурации могут быть подготовлены и сохранены с помощью бесплатного программного обеспечения Green-Go Control. Минимальное оборудование, необходимое для создания сети системы Green-Go, – 2 белтпака и один стандартный PoE-коммутатор. Системы Green-Go могут быть расширены или уменьшены в любое время путем простого подключения или удаления дополнительных компонентов.

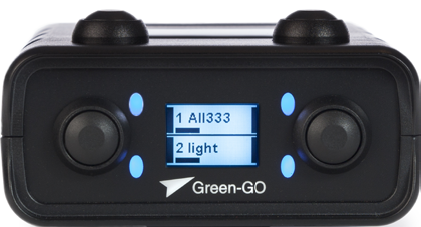

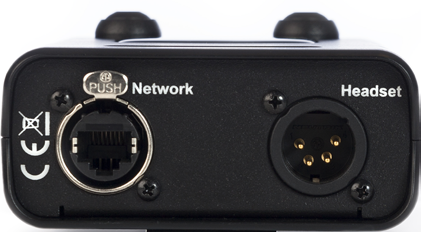

Проводной белтпак BPX

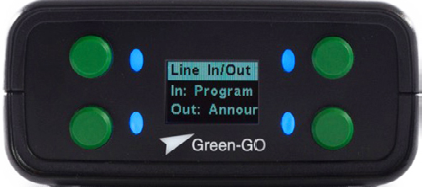

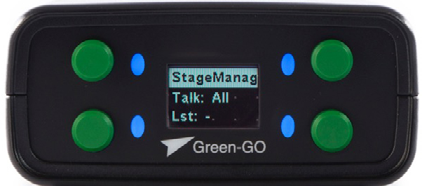

Белтпак BPX – это легкое и прочное абонентское устройство цифровой интерком-системы на основе сети Ethernet, обеспечивающее удобный и прямой доступ к 4 прямым каналам. 4 кнопки могут использоваться либо как кнопки разговора, либо как комбинация кнопок разговора и кнопок вызова (в комбинации 2/2 или 3/1). Короткое нажатие кнопки переключает между разговором и вызовом, а длительное нажатие активирует голосовое соединение (PTT) на время, пока кнопка нажата. Простая комбинация клавиш позволяет пользователю войти в расширенный канальный режим (extended Channel mode), где есть доступ ко всем 32 имеющимся каналам.

Высококонтрастный OLED-дисплей может четко отображать текстовые сообщения, сигналы вызовов, а также сообщения о состоянии системы независимо от условий освещения. Поступающие сигналы вызова обозначаются красно-белым миганием дисплея, в то время как сигналы тревоги могут дополнительно активировать звуковой сигнал, если это необходимо. Два универсальных энкодера на боковых сторонах устройства дополняют аппаратные возможности, обеспечивая разнообразные функции, включая регулировку громкости. Все настройки могут быть выполнены либо на самом устройстве через встроенный дисплей, либо с помощью бесплатного программного обеспечения Green-Go Control.

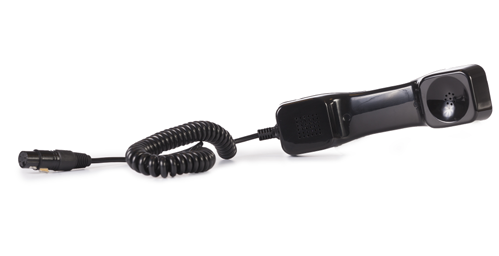

GGO-GHSA05 – стилизованная под телефонную трубку гарнитура

Технические данные

Проводной белтпак BPXSP (версия «Спорт»)

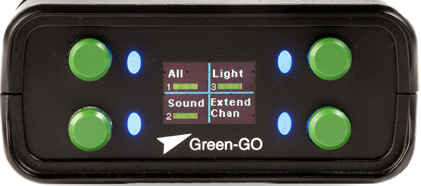

Белтпак BPXSP был разработан для использования вне помещений. Он оснащен ЖК-дисплеем с подсветкой для улучшения видимости при солнечном свете и более крупными герметичными кнопками для защиты от влаги и для использования в перчатках. Это легкое и прочное абонентское устройство цифровой интерком-системы на основе сети Ethernet, обеспечивающее удобный и прямой доступ к 4 прямым каналам. 4 большие кнопки могут использоваться либо как кнопки разговора, либо как комбинация кнопок разговора и кнопок вызова (в комбинации 2/2 или 3/1). Короткое нажатие кнопки переключает между разговором и вызовом, а длительное нажатие активирует голосовое соединение (PTT) на время, пока кнопка нажата. Простая комбинация клавиш позволяет пользователю войти в расширенный канальный режим (extended Channel mode), где есть доступ ко всем 32 имеющимся каналам.

ЖК-дисплей может четко отображать текстовые сообщения, сигналы вызовов, а также сообщения о состоянии системы независимо от условий освещения. Поступающие сигналы вызова обозначаются красно-белым миганием дисплея, в то время как сигналы тревоги могут дополнительно активировать звуковой сигнал, если это необходимо. Два универсальных энкодера на боковых сторонах устройства дополняют аппаратные возможности, обеспечивая разнообразные функции, включая регулировку громкости. Все настройки могут быть выполнены либо на самом устройстве через встроенный дисплей, либо с помощью бесплатного программного обеспечения Green-Go Control.

Технические данные

Беспроводной DECT-белтпак WBPX

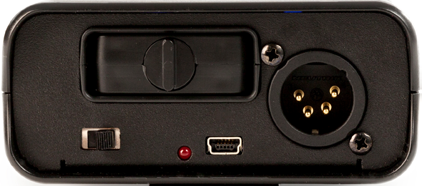

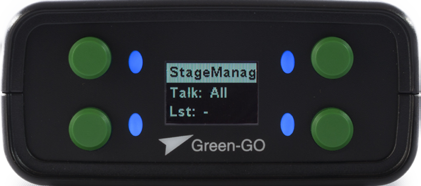

Беспроводной белтпак WBPX использует технологию DECT для связи с антенной WAA, обеспечивая те же функции и гибкость, с которыми вы уже знакомы по проводной системе Green-Go. Это позволяет пользователям легко переходить с проводного на беспроводной тип связи без необходимости изучать новую систему. Каждый беспроводной белтпак WBPX может быть сопряжен с несколькими антеннами WAA (до 4-х) для расширения диапазона действия при необходимости.

Беспроводной белтпак WBPX обеспечивает прямой доступ к 4 каналам. 4 кнопки могут использоваться либо как кнопки разговора, либо как комбинация кнопок разговора и кнопок вызова (в комбинации 2/2 или 3/1). Короткое нажатие кнопки переключает между разговором и вызовом, а длительное нажатие активирует голосовое соединение (PTT) на время, пока кнопка нажата. Простая комбинация клавиш позволяет пользователю войти в расширенный канальный режим (extended Channel mode), где есть доступ ко всем 32 имеющимся каналам.

Высококонтрастный OLED-дисплей может четко отображать текстовые сообщения, сигналы вызовов, а также сообщения о состоянии системы независимо от условий освещения. Поступающие сигналы вызова обозначаются красно-белым миганием дисплея, в то время как сигналы тревоги могут дополнительно активировать звуковой сигнал, если это необходимо. Два универсальных энкодера на боковых сторонах устройства дополняют аппаратные возможности, обеспечивая разнообразные функции, включая регулировку громкости. Все настройки могут быть выполнены либо на самом устройстве через встроенный дисплей, либо с помощью бесплатного программного обеспечения Green-Go Control.

Беспроводной белтпак WBPX поставляется с батареей, обеспечивающей 5 – 7 часов работы, и может работать или заряжаться через порт мини USB. Отдельная зарядная станция не обязательна.

Технические данные

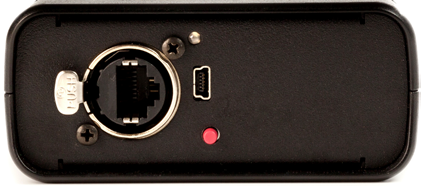

Антенна WAA

Антенна WAA является частью системы беспроводной связи Green-Go. Одна антенна обслуживает до четырех беспроводных DECT-белтпаков, и каждый беспроводной белтпак может быть подключен к четырем антеннам. Интерком-система Green-Go позволяет интегрировать беспроводные белтпаки в существующую проводную сеть: просто подключите антенну и клонируйте конфигурацию в беспроводные белтпаки

Питание антенны осуществляется через порт Ethernet (PoE) или разъем мини-USB.

Технические данные

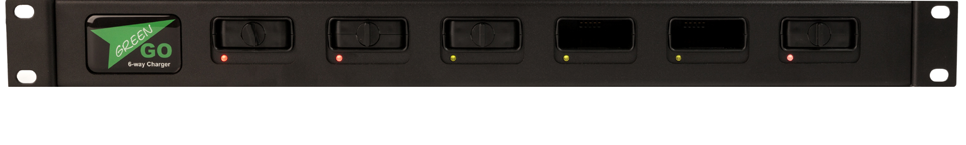

Зарядное устройство BC6

19-дюймовое рэковое зарядное устройство BC6 может заряжать до шести аккумуляторов NRGP, используемых в беспроводных белтпаках WBPX. Светодиодный индикатор состояния информирует пользователя о том, продолжается ли заряд аккумулятора или он уже заряжен полностью.

Технические данные

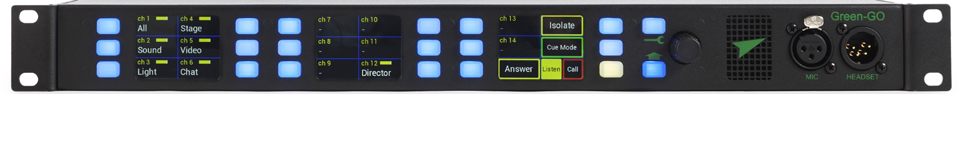

Рэковая многоканальная станция MCX

Благодаря компактной конструкции 32-канальная рэковая станция MCX легко интегрируется в любую систему. Она предлагает пользователю прямой доступ к 18 каналам или функциям. На втором уровне расширенный доступ предоставляется к 32 каналам и 4 функциям.

Три высококонтрастных цветных сенсорных экрана и 20 кнопок с подсветкой обеспечивают компактную и точную работу с устройством, будь то речевое объявление, вызов или световой сигнал.

Большой выбор соединений предлагает множество возможностей. Пользователь может общаться либо через встроенный 2-ваттный динамик и внешний микрофон, либо через гарнитуру. Кроме того, можно использовать внешний громкоговоритель через разъем Line Out, что особенно полезно в шумной обстановке. Используя линейный вход можно легко направить внешние аудиосигналы через группы всем абонентам системы Green-Go, например, программный сигнал.

Порт GPIO обеспечивает внешний доступ к таким функциям, как разговор или вызов инструментов Green-Go (свет, звонок и голос), через два входа и два выхода.

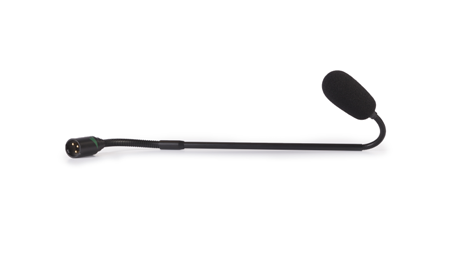

GNM430 Микрофон

Характеристики

Технические данные

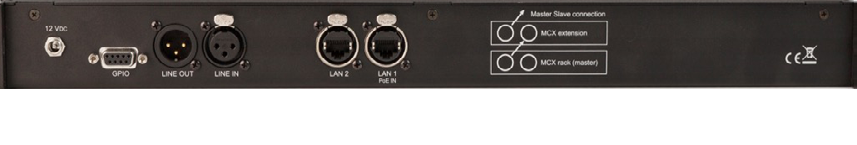

Модуль расширения рэковой многоканальной станции MCXEXT

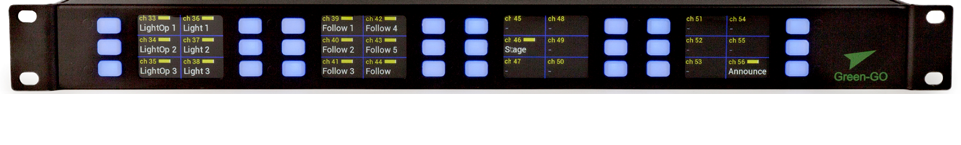

Рэковые модули расширения Green-Go MCXEXT обеспечивают гибкость при создании больших и сложных систем, предоставляя доступ к большему количеству каналов: до 248. Каждый модуль обеспечивает прямой доступ к 24 дополнительным каналам. Управление функциями и режимами работы осуществляет головная станция MCX. Каналы модулей MCXEXT могут быть назначены группам или пользователям.

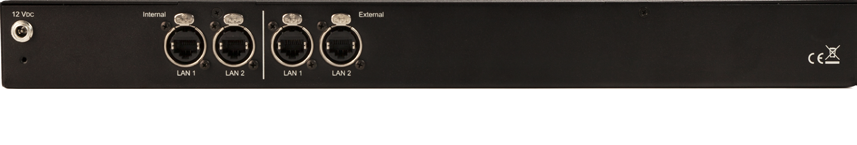

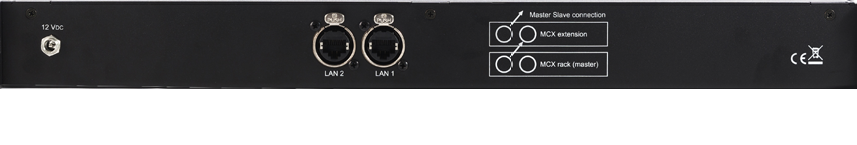

Модули MCXEXT подключаются последовательно через второй сетевой порт etherCON и питаются от внешнего источника питания 12В/1.8А.

Характеристики

Технические данные

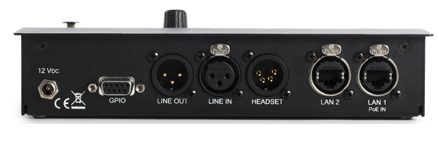

Настольная многоканальная станция MCXD

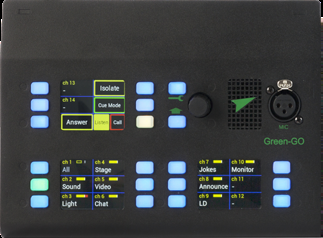

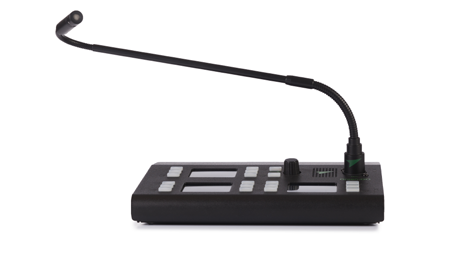

Благодаря компактной конструкции 32-канальная настольная станция MCXD легко интегрируется в любую систему. Она предлагает пользователю прямой доступ к 18 каналам или функциям. На втором уровне расширенный доступ предоставляется к 32 каналам и 4 функциям.

Три высококонтрастных цветных сенсорных экрана и 20 кнопок с подсветкой обеспечивают компактную и точную работу с устройством, будь то речевое объявление, вызов или световой сигнал.

Большой выбор соединений предлагает множество возможностей. Пользователь может общаться либо через встроенный 2-ваттный динамик и внешний микрофон, либо через гарнитуру. Кроме того, можно использовать внешний громкоговоритель через разъем Line Out, что особенно полезно в шумной обстановке. Используя линейный вход можно легко направить внешние аудиосигналы через группы всем абонентам системы Green-Go, например, программный сигнал.

Порт GPIO обеспечивает внешний доступ к таким функциям, как разговор или вызов инструментов Green-Go (свет, звонок и голос), через два входа и два выхода.

GNM430 Микрофон

Характеристики

Технические данные

Модуль расширения настольной многоканальной станции MCXDEXT

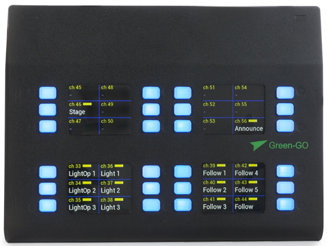

Настольные модули расширения Green-Go MCXDEXT обеспечивают гибкость при создании больших и сложных систем, предоставляя доступ к большему количеству каналов: до 248. Каждый модуль обеспечивает прямой доступ к 24 дополнительным каналам. Управление функциями и режимами работы осуществляет головная станция MCXD. Каналы модулей MCXDEXT могут быть назначены группам или пользователям.

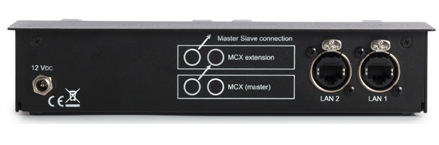

Модули MCXDEXT подключаются последовательно через второй сетевой порт etherCON и питаются от внешнего источника питания 12В/1.8А.

Характеристики

Технические данные

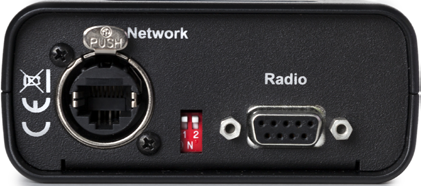

Интерфейс RDX для Walkie-Talkie

Интерфейс RDX для подключения радиостанций «Уоки-Токи» (walkietalkie) позволяет интегрировать канал радиосвязи в систему Green-Go с поддержкой push-to-talk.

Радиоканал подключается к разъему SUB D9 интерфейса RDX через порт гарнитуры радиостанции. Кабель подключения должен быть изготовлен в соответствии с требованиями для подключения к нужной рации.

Технические данные

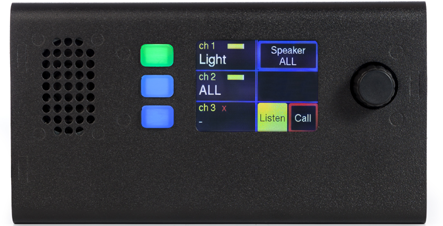

Настенная станция WPX

Настенная панельная станция представляет собой смонтированную на панели версию белтпака Green-Go с прямым доступом к трем каналам связи (каждый из них либо к одному пользователю, либо к группе). Кроме того, имеется динамик, на который может быть назначен любой пользователь или группа. Например, программный сигнал и объявления менеджера сцены (помощника режиссера).

Настенная панель имеет большой цветной сенсорный TFT-дисплей, который также служит кнопкой подтверждения приема сигнала от помощника режиссера. На дисплее будет отображаться текстовая информация и цветные всплывающие окна для сигналов помощника режиссера и вызовов. На лицевой панели устройства имеется также поворотный энкодер, который действует как регулятор громкости динамика, а при нажатии позволяет настраивать устройство. Для прямого доступа к каналам гарнитуры имеются 3 кнопки с RGB-подсветкой.

GGO-GHSA05 – стилизованная под телефонную трубку гарнитура

Характеристики

Технические данные

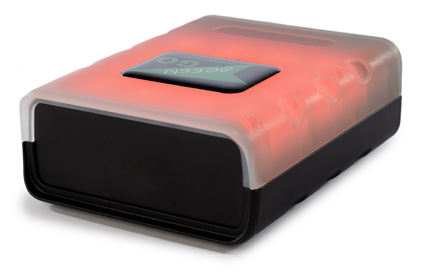

Световой сигнализатор Beacon

Световой сигнализатор BEACON поставляется в формате стандартного белтпака и служит визуальным индикатором для входящей связи, будь то сигнал вызова или сигналы световой повестки «Приготовиться/Пошел» (warning/go). Световой сигнализатор BEACON может также использоваться в качестве местной подсветки голубого цвета.

Конфигурация может быть сделана просто и быстро на самом устройстве. Копирование конфигурации системы и сопряжение светового сигнализатора BEACON с пользователем или группой также возможно с помощью красной кнопки на задней панели устройства.

Технические данные

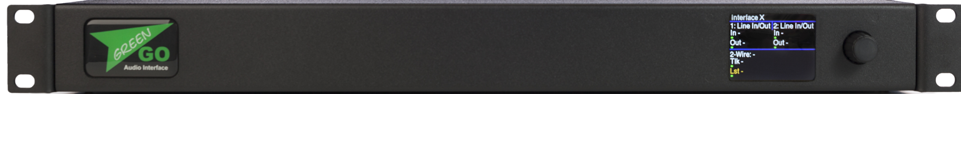

InterfaceX – интерфейс для 2- и 4-проводных систем

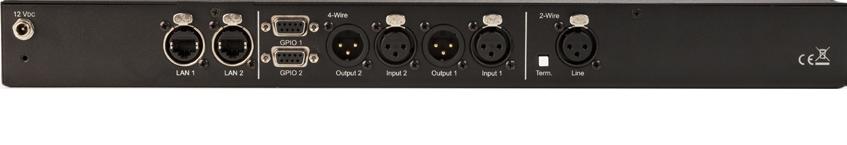

InterfaceX связывает 2-проводные или 4-проводные аналоговые интерком- системы с цифровой Ethernet сетью Green GO. Этот интерфейс со входами/ выходами аудио и с замыкаемыми контактами общего назначения (GPIO) подключается к существующей матрице или другим системам с аналоговым интерфейсом. 4-проводная интерком-система подключается к сдвоенным портам входа/выхода, оснащенных 3-контактными разъемами XLR. Это позволяет ввести два отдельных аудиосигнала (или стереосигнал) в сеть Green GO и передать в любое другое место в этой сети Ethernet. Рядом с разъемами для подключения 4-проводной системы имеется отдельный 3-контактный порт XLR, предназначенный для подключения простой аналоговой 2-проводной системы интерком (система partyline). Все порты могут быть настроены индивидуально через меню настройки Green GO InterfaceX. Есть также два разъема GPIO на задней панели устройства.

Особенности 2-проводного интерфейса

Особенности 4-проводного интерфейса

Технические данные

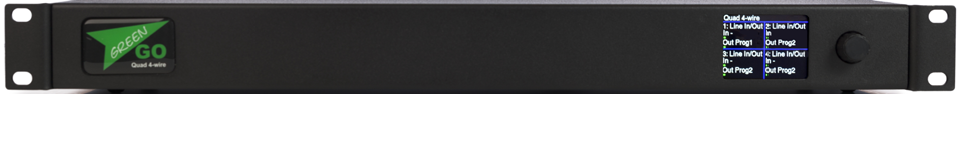

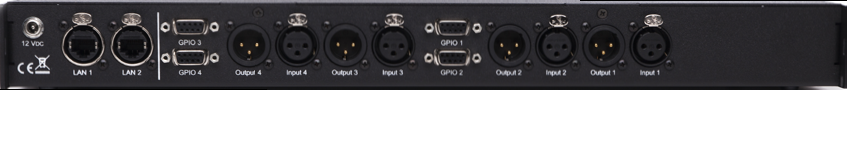

Q4WR Quad - интерфейс для 4-проводных систем

С помощью 4-проводного интерфейса Quad можно подключить любую 4-проводную аналоговую систему к цифровой Ethernet-сети Green-Go.

4-проводной порт состоит из пары 3-контактных разъемов XLR и разъема Sub-D9 с замыкаемыми контактами общего назначения (GPIO).

Это позволяет подавать и извлекать отдельные аудиосигналы из сети Green-Go. Все порты можно настраивать индивидуально через меню настройки проводного интерфейса Quad.

4-проводной порт может работать полностью в пользовательском режиме или в режиме входа/выхода линии общего назначения. Четырехпроводной интерфейс Quad имеет большой цветной TFT-экран для простой и быстрой настройки, а также для навигации по меню. Дисплей обеспечивает быстрый обзор переданных и полученных аудиосигналов и их уровней. Входы и выходы общего назначения (GPIO) могут быть настроены на отправку и прием вызовов или режиссерских сигналов (cue), а также на активацию каналов.

Характеристики

Технические данные

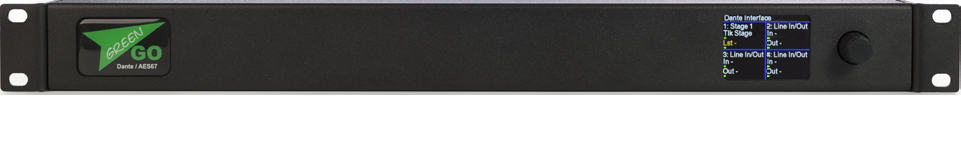

Dante интерфейс DNTI

Интерфейс Dante обеспечивает до 8 аудиопотоков в/из сети Green GO. Устройство напрямую преобразовывает цифровые аудиопотоки Dante или AES67 в формат Green-GO и наоборот, без потерь, возникающих при аналого-цифровом (и наоборот) преобразовании.

Это позволяет подавать и извелекать различные аудиосигналы из сети Green-Go. Все порты могут быть настроены индивидуально через меню настройки интерфейса Dante. Порты Dante могут управляться с помощью программного обеспечения Dante Controller.

Каждый из 4 двунаправленных портов может работать полностью в пользовательском режиме или в режиме входа/выхода линии общего назначения. Устройство имеет большой цветной TFT-экран для простой и быстрой настройки, а также для навигации по меню. Дисплей обеспечивает быстрый обзор переданных и полученных аудиосигналов и их уровней.

Характеристики

Технические данные

4-проводной компактный интерфейс SI4W Slim

4-проводной компактный аудиоинтерфейс соединяет любую 4-проводную аналоговую интерком-систему с цифровой Ethernet-сетью Green-Go. Данный интерфейс входа/выхода аудио подключается либо к существующей матрице, либо к другим продуктам с аналоговым интерфейсом. Это позволяет подавать аудиосигнал в сеть Green-Go и передавать в любое другое место этой сети Ethernet. При использовании в качестве матричной интерком-системы один канал матричной системы может использоваться в качестве группы в системах Green-Go.

Технические данные

2-проводной компактный интерфейс SI2W Slim

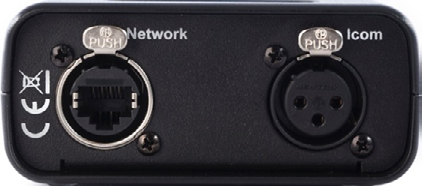

2-проводной компактный аудиоинтерфейс соединяет 2-проводные аналоговые интерком-системы с цифровой Ethernet-сетью Green-Go. 3-контактный порт XLR подключается к системе partyline. Порт можно сконфигурировать через меню настроек. Один из каналов в системе partyline становится группой в системе Green-Go.

Технические данные

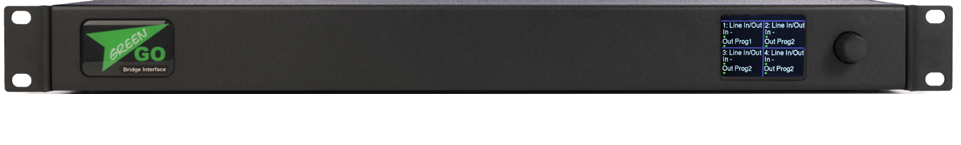

Сетевой интерфейс BRIDGEX

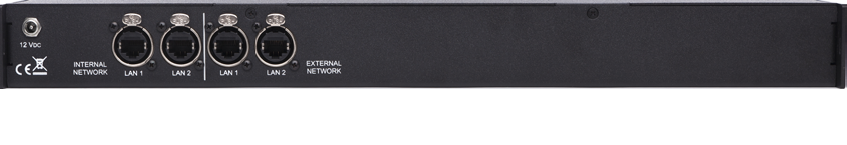

Green-Go BridgeX предоставляет 4 сетевых порта UDP, предназначенных для подключения удаленных сетей к сети Green-Go. Это можно сделать в двух отдельных режимах: режим «Мост» или режим «Удаленный пользователь». В обоих режимах Green-Go BridgeX может поддерживать четыре соединения.

В режиме «Мост» BridgeX соединяет две сети Green-Go вместе через отдельную сеть или Интернет. Аудиосигналы (и при необходимости вызовы) будут передаваться из одной сети Green-Go в другую. Эта настройка создаст одну группу, которая распределена по двум местам. Идентификатор и имя группы для этих двух мест не обязательно должны совпадать.

BridgeX также можно настроить для включения удаленных пользователей. Устройство Green-Go, находящееся в удаленном месте, может подключаться к порту LAN BridgeX через Интернет, если установлен режим удаленного подключения, и просто становится еще одним пользователем в системе. Кроме того, порт можно использовать для подключения устройства iOS через подсоединенную к мосту точку беспроводного доступа, для предоставления дополнительного беспроводного пользователя. Каждый из четырех портов UDP может быть настроен для любого из трех вариантов: удаленная группа, удаленный пользователь или беспроводной iOS-пользователь.

Технические данные

Приложение Green-Go для iPhone

Приложение для iPhone превращает iPhone в полноценный беспроводной белтпак. До сих приходилось создавать сетевое соединение через кабель Cat, однако новое приложение для iPhone дает возможность свободно перемещаться независимо от того, где находится следующий коммутатор.

Все, что нужно, – это новый мостовой интерфейс и беспроводная точка доступа. В систему через один мостовой интерфейс может быть интегрировано четыре iPhone.

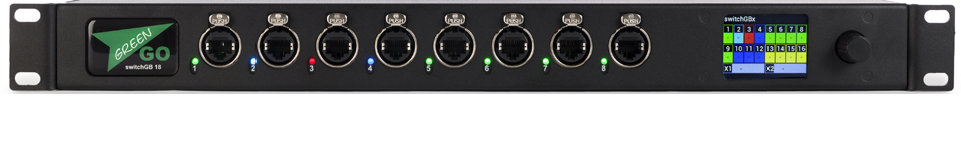

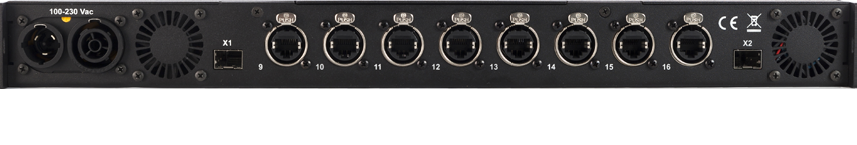

Сетевой коммутатор SWGBx18

Коммутаторы Green-Go образуют основу сетевой распределенной системы. Green-Go switchGBx 18 был специально разработан для применения в живых развлекательных мероприятиях, в которых обычные коммутаторы серийного производства были бы просто перегружены смесью различных протоколов данных.

Коммутатор switchGBx 18 позволяет вам без труда настроить транкинг VLAN через быстрые «резервные петли» (redundant loops). Очень легко создаются виртуальные сети, которые могут взаимодействовать друг с другом через транкинговое соединение, что позволяет передавать двунаправленный трафик между устройствами, находящимися в разных сетях. Создавая «петлю» между двумя или несколькими устройствами, коммутатор Green-Go switchGBx 18 полностью устраняет задержки передачи сигналов и избыточность устройств. Если соединение между двумя устройствами разорвано, данные пойдут по другому маршруту в конфигурации, потому что каждое устройство является частью «петли».

Коммутатор Green-Go switchGBx 18 имеет 16 портов Ethernet со скоростью до 1 ГБ и 2 слота для оптических модулей SFP, способных работать со скоростью до 2,5 Гбит/с. Порты Ethernet на передней панели поддерживают PoE и имеют светодиодные RGB-индикаторы состояния.

Технические данные

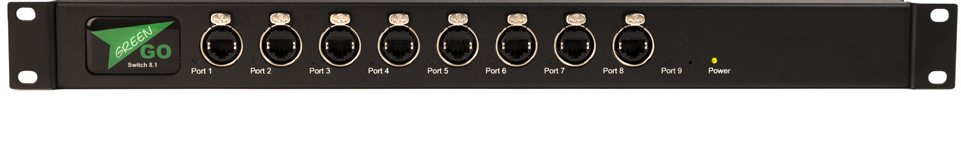

Сетевой коммутатор SW8.1

Коммутатор Green-Go switch 8.1 был специально разработан для интеграции системы связи Green-Go в существующую сеть Ethernet и для обеспечения станций Green-Go электропитанием по технологиии PoE.

Этот коммутатор Ethernet профессионального стандарта имеет на передней панели восемь портов 10/100 Мбит/с с питанием Power over Ethernet и дополнительный порт Ethernet на задней панели. switch 8.1 смонтирован в 19-дюймовом стоечном блоке 1U, имеет мощный процессор, чтобы избежать замедления работы сети и сбоев данных. Green-Go Switch 8.1 работает бесшумно, так как его конструкция не требует вентилятора.

Технические данные

Программное обеспечение для конфигурирования

Это программное обеспечение может использоваться для создания и редактирования конфигурации вашей системы. Его можно использовать для программирования групп, пользователей, каналов и общих настроек, а также для отображения всех устройств, доступных в сети.

Вы можете добавить до 250 групп и 3000 пользователей и настроить все 32 канала, которые может обрабатывать каждое устройство. Вы можете создать новую конфигурацию или загрузить существующую с подключенного устройства.

Текстовые сообщения также могут быть отправлены в режиме реального времени.

Конфигурационное программное обеспечение Green-Go является бесплатным для всех пользователей и может быть легко загружено с помощью обращения по электронной почте support@greengocom.com.

Программное обеспечение доступно как для PC, так и для Mac.
