Концепция

CRESCENDO является младшим братом флагманского микшерного пульта AURUS от компании Stage Tec, но ни в чем не уступает ему по качеству. Микшерный пульт отличается, прежде всего, малой глубиной установки и очень наглядной центральной секцией. Он отличается высочайшим качеством звука, а также безупречным исполнением механических и электронных компонентов.

При разработке панели управления решающую роль играла концепция управления «прямого доступа», то есть обеспечения непосредственного доступа ко всем параметрам звука в каждой канальной линейке. Такой подход обеспечивает быструю работу. Для интуитивного, целенаправленного управления и во избежание ненужных обходных путей консоли компании Stage Tec обходятся без сложных структур меню.

Пользователи микшерного пульта CRESCENDO могут одним нажатием кнопки назначать многофункциональные элементы управления каждой канальной линейки на нужные аудиопараметры и сразу же получать к ним доступ. Различные категории обработки (эквалайзер, динамическая обработка, AUX и т. д.) легко доступны без каких-либо обходных путей. Это приводит к чрезвычайно высокой скорости работы.

Многие мелкие операции быстро становятся индивидуальным рабочим процессом, потому что параметры можно регулировать как на канальной линейке, так и на центральной панели. Кроме того, приятным опытом является одновременное управление консолью несколькими пользователями, так как секции работают совершенно независимо.

Четко организованная работа канальных линеек с известными проверенными сдвоенными энкодерами от Stage Tec, вмещает множество функций в небольшом пространстве и при этом остается легкой и простой. В дополнение к этому даже в условиях плохой видимости хороший обзор обеспечивают структурированные индикаторы на легко читаемых дисплеях.

В качестве альтернативы кнопке «Select», для обеспечения особенно высокой скорости при настройке проектов, в центральной секции консоли нужный канал можно свободно выбирать с помощью специального энкодера. Данная функция экономит много времени при переключении каналов на AUX, суммы или группы. Она является уникальной в этом пульте. Это полезно не только, чтобы получить доступ к каналам, которые редко используются во время повседневной работы, но и обеспечивает уникальную скорость настройки, поскольку большое количество каналов, AUX и т. д. может быть назначено молниеносно.

Многогранный талант

Микшерные пульты CRESCENDO остаются вечно молодыми: Stage Tec постоянно разрабатывает новые программные функции и устанавливает новые производственные стандарты. Для удовлетворения растущих потребностей постоянно добавляются дополнительные функции. Вот почему, консоль прекрасно подходит для применения в любой отрасли.

Театр: Комплексная автоматизация снэпшотов и сцен предлагает свободно настраиваемые время и кривые «фейдов» (fade times and curves), которые могут быть выбраны для каждой сцены и канала индивидуально для конкретного пользователя. 39 пользовательским кнопкам могут быть назначены специальные настраиваемые функции, такие как управление GPIO или самые сложные логические функции. Это обеспечивает широкую интеграцию с компонентами по всей сети, выходящую далеко за рамки управления звуком.

Телерадиовещание: Встроенная функция измерения громкости упрощает работу, также как опциональный Automix и интеллектуально управляемые группы N-1. Небольшая глубина консоли экономит место, а высококачественная легкая конструкция «Сделано в Германии» обладает небольшим весом, что является большим преимуществом в ПТС.

Прямая трансляция: Функция «SPILL» распределяет все каналы одной группы на пользовательском интерфейсе одним нажатием кнопки, помогая сохранять контроль за ходом живого выступления. Получивший высокую оценку прямой доступ, а также эффективные рабочие процессы экономят драгоценное время и позволяют сосредоточиться на моменте.

Обработка звука на консоли CRESCENDO использует те же DSP-платы и основана на тех же алгоритмах обработки аудиосигналов, что и большой микшерный пульт AURUS. Отсюда выдающийся «звуковой нейтралитет». То, как фильтры могут изменять аудиосигнал – от тонкого и изящного до яркого и энергичного, – является уникальным и подтверждает выбор сложной концепции обработки аудио. При общем количестве эквалайзеров и фильтров восемь на канал возможна расширенная обработка сигналов с шагом 0,25 дБ с усилением до +/- 24 дБ. В дополнение к обработке частотных характеристик, каждому каналу доступны функции динамической обработки: компрессор, экспандер/гейт, деэссер и лимитер. Конечно, они могут быть расположены в сигнальной цепи в любом порядке. Вычислительной мощности DSP достаточно для того, чтобы все функции были доступны постоянно. Проверенная философия прямого доступа с ее рабочими процессами позволяет быстрое вмешательство в ход критичного по времени мероприятия, а множество сложных функций делают консоль CRESCENDO не просто микшерной консолью. Это надежный спутник звукорежиссера, который облегчает повседневную работу.

Консоль CRESCENDO – центр большой системы

Микшерные пульты являются лишь частью общей системы, чья концепция предоставляет хорошее понимание бесчисленных возможностей, которые могут быть реализованы с помощью продуктов Stage Tec. Система маршрутизации звука NEXUS состоит из 19-дюймовых «носителей» плат, называемых базовыми устройствами, которые могут быть соединены в любой комбинации для формирования больших сетей. В базовые устройства устанавливаются платы со звуковыми входами/выходами или другими функциями. Платы можно выбирать под любой аудиоформат, включая, конечно, новейшие форматы AoIP. Платы также имеют широкий спектр соединительных разъемов. Результатом является специальная система, в которой все входы и выходы расположены именно там, где они необходимы.

Все входы и выходы аудиосети могут использоваться независимо от любой микшерной консоли в сети. Это избавляет от необходимости иметь отдельные входы в самой консоли. Все выходы и шины микшерного пульта также доступны для полностью свободной маршрутизации в сети. Количество обрабатываемых каналов не зависит от размера микшерного пульта. Максимальное количество аудиоканалов и шин в проекте зависит от количества используемых DSP-плат RMDQ. Таким образом, производительная мощность микшерного пульта может определяться количеством используемых DSP-плат. Модернизация системы может быть запланирована поэтапно параллельно с повышающимися требованиями. Поскольку все входы и выходы можно свободно направлять на микшерный пульт через сеть NEXUS, количество фактически используемых каналов никоим образом не ограничено.

Маршрутизация и обработка звука дополняются обширными функциями логики, мониторинга и управления, существующими в системе NEXUS, которые могут взаимодействовать различными способами с внешними системами.

Наряду со множеством встроенных функций редактирования звука это совершенное взаимодействие между микшерным пультом CRESCENDO, сетью NEXUS и другими подключенными устройствами является одним из тех удобств, из-за которых работа с консолью CRESCENDO становится приятной, особенно в больших, сложных и критических по времени производствах. До 47 пользовательских кнопок могут быть использованы для удовлетворения любых требований: от самых простых изменений маршрутизации в сети NEXUS до PTZ-управления подключенными камерами. Конечно, такие операции также могут быть сохранены в сценах и могут выполняться автоматически в реальных ситуациях, как это возможно с помощью команд MIDI или сигналов cue, выдаваемых по тайм-коду.

Философия управления прямого доступа

Конструкция CRESCENDO platinum основана на концепции «прямого доступа» консолей AURUS и оснащена тщательно отобранными элементами управления, которые обеспечивают целенаправленный, эргономичный режим работы со всеми необходимыми параметрами.

Точный контроль при высокой скорости работы

Пользовательский интерфейс состоит из четко организованных и структурированных канальных линеек и, таким образом, поддерживает высокую скорость работы, поэтому работа с консолью просто доставляет удовольствие.Все другие важные функции предусмотрены в специально разработанных секциях центрального блока управления.Тщательно выбранные позиции множества высококачественных энкодеров и кнопок, а также продуманное расположение всех необходимых элементов на высококонтрастных дисплеях, обеспечивают беспрецедентную скорость работы и непревзойденную наглядность.

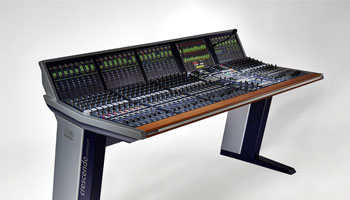

CRESCENDO – микшерная консоль с интуитивным пользовательским интерфейсом

Построение консоли CRESCENDO, которая на первый взгляд кажется аналоговой, представляет собой умелую комбинацию прямого управления каналом специально предусмотренными кнопками и поворотными энкодерами и нескольких функциональных уровней, существующих рядом друг с другом, которые могут быть немедленно доступны в любое время. В качестве альтернативы работе с канальной линейкой, со всеми параметрами можно работать также и на центральной панели с наглядно расположенными органами управления. Таким образом, большое количество параметров может быть доступно напрямую на самом минимальном пространстве. Особенно привлекательно консоль CRESCENDO выглядит в больших версиях с большим количеством фейдеров, при более близком рассмотрении она становится доступной и уже после первых часов работы хорошо знакомой. Благодаря наглядности управляющей поверхности элементы управления легко идентифицируются и достигаются одним коротким движением руки. Доступ ко всем функциям можно получить не только непосредственно на канальной линейке, но и с помощью центральной секции управления. Логическая, структурированная конструкция и небольшие дисплеи высокого разрешения с эквалайзером и динамической графикой исключают ошибки.

Прямой доступ также в центральной секции

Философия прямого доступа –уникальная особенность консолей Stage Tec – также отражается и в центральных секциях панели управления CRESCENDO. Благодаря систематизированной структуре центральные секции микшерных консолей легко управляются и имеют огромный набор функций для прямого доступа. В дополнение к аудиопараметрам, доступ к которым возможен не только в канальной линейке, все общие и специальные функции микшерного пульта продуманно распределены по двум центральным секциям и разделены на четко обозначенные зоны. В двух центральных секциях представлены не только важные аудиопараметры: все расширенные функции могут быть легко доступны в четко обозначенных зонах в любое время.

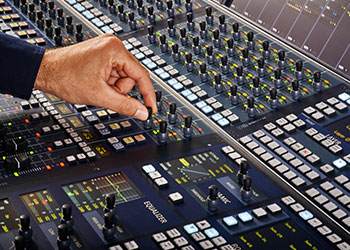

Канальные линейки CRESCENDO - всё доступно напрямую

Управление каналом производится с помощью шести энкодеров мягкой фиксации с многоцветными двойными дугообразными LED-дисплеями и тринадцати надежных кнопок промышленного качества. Коаксиальные двойные энкодеры состоят из двух отдельных элементов управления и встроенной кнопки. Назначение взаимосвязанных функций на энкодер также продумано, например, усиление и частота на одной полосе эквалайзера устанавливаются с помощью двух «колец» энкодера. При необходимости, доступ к третьей функции можно получить, нажав кнопку. Информацию о текущих настройках параметров можно найти на дисплеях, предусмотренных для этой цели, на двойных дугообразных LED-дисплеях, предлагающих значимое информационное содержание с помощью цвета и отображения угла, а также с помощью полосчатого или точечного дисплея.

Коротко о функционально оснащенной канальной линейке CRESCENDO

Многофункциональная секция со всеми аудиопараметрами

Секция из четырех чувствительных к касанию энкодеров с мягкой фиксацией и соответствующих дугообразных дисплеев, предоставляет управление аудиопараметрами на канальной линейке.

Кнопки с подсветкой под энкодерами имеют заметную точку нажатия и меняют функции, которые назначены энкодерам. Некоторые из кнопок обладают второй функцией, которая может быть достигнута кратковременным удерживанием. Доступные параметры можно увидеть на дисплее сразу же после касания соответствующего энкодера. Для настроек, требующих третьего параметра, назначение нижнего кольца можно изменить с помощью функции кнопочного переключателя энкодера.

Короткое нажатие первой кнопки открывает доступ к AUX-посылам (AUX-Sends) 1 - 8, при повторном коротком нажатии назначение изменится на AUX 9 - 16. Используя такой же метод, с помощью второй кнопки можно получить доступ к посылам N-1 (N-1 sends). Третья кнопка переключает на четыре колоколообразных фильтра эквалайзера, а второе нажатие кнопки осуществляет доступ к обрезным и полосовым фильтрам. Еще одна кнопка активирует соответствующий аудиомодуль в канале.

Канальные и специальные кнопки

В нижней части канальных линеек расположены стандартные кнопки «Mute», «Solo» и «Select», а также кнопка переключения слоя, которая переключает канальную линейку между двумя назначенными каналами, при длительном нажатии она также переключает всю секцию на другой слой. На дисплее отображается подробная информация о верхнем и нижнем слоях, назначенных на каждую канальную линейку. Пять меньших кнопок ниже обладают всем сразу: они могут быть настроены на различные функции. Среди прочего имеется функция SPILL, которая временно «разворачивает» все каналы группы на панели управления, переговорная кнопка для прямого обращения к группе, подключение к шине N-1 или Automix, изоляция от автоматизации «сцен» и многое другое.

Моторизованные фейдеры с мягким ходом и многочисленными информационными дисплеями

Плавно работающие чувствительные к касанию 100-миллиметровые моторизированные фейдеры консоли CRESCENDO являются необыкновенно быстрыми и точными. Высококачественная механика гарантирует многолетнюю надежную работу с консолью даже при интенсивной нагрузке. Кроме того, с помощью нижнего концевого выключателя фейдеров могут активироваться различные настраиваемые функции. Многочисленные дисплеи дают пользователю четкое представление о том, какие функции активированы в канале, например, такие, как стереосвязь или является ли канал мастером ведущей/ведомой (master/slave) группы. Рядом с фейдером находится конфигурируемый индикатор уровня. Его можно использовать, например, для отображения входного уровня или ослабления уровня сигнала модулей динамической обработки.

Параллельная работа без оговорок!

Уникальное построение цифровой архитектуры и высокая скорость передачи данных микшерных консолей Stage Tec позволяют работать на одной консоли нескольким инженерам одновременно.

Каждый отдельный параметр пользовательского интерфейса считывается и обновляется каждые 10 миллисекунд.

Благодаря децентрализованной концепции всех блоков, все энкодеры консоли могут работать параллельно, не теряя ни одной настройки, так как каждое изменение сразу же сохраняется на центральной плате управления.

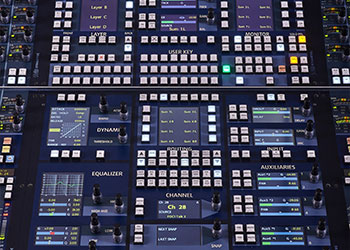

Центральное управление CRESCENDO – всё под рукой

В качестве альтернативы работе на канальных линейках, концепция интерфейса CRESCENDO позволяет работать через центральную секцию, которая обеспечивает прямой и чрезвычайно быстрый доступ практически ко всем функциям микшерного пульта.

В целом, все функции микшерного пульта распределены на две секции, что экономит пространство и обеспечивает четкий обзор.

Мониторная секция

В дополнение к обширному набору мониторинговых и переговорных функций, эта секция также содержит другие функции, такие как переключение уровней и функций канальных линеек.

В мониторной секции может быть произвольно выбран для последующего непосредственного прослушивания любой источник. Можно гибко выбирать не только суммы, группы, AUX и другие шины, но и любой вход NEXUS, используя свободно маркируемые пользовательские кнопки мониторинга. Обрамленный кнопками дисплей обеспечивает хороший обзор. Область работы со слоями обеспечивает дополнительный богатый информацией дисплей для выбора текущих передних и задних слоев из восьми свободно назначаемых слоев. Это переключение осуществляется глобально для всей управляющей панели. Для того чтобы исключить одну из первых трех секций, предусмотрены отдельные кнопки. Рядом находятся кнопки переключения назначенной функции для всех многофункциональных энкодеров в каналах по всей управляющей панели. Нижняя левая секция содержит 40 пользовательских кнопок, которым можно назначать любые функции из обширного набора системы NEXUS Logic Control. В театральной версии микшерного пульта CRESCENDO восемь кнопок используются для управления системой автоматизации «сцен». Еще одна кнопка обычно запрограммирована для переключения отображения на центральном дисплее между индикаторами уровня и встроенным конфигурационным ПК консоли.

Канальная секция

Для редактирования звука нет необходимости обращаться к канальной секции, поскольку все часто используемые функции расположены прямо на канальной линейке. Однако в центральной секции имеется альтернативный способ управления со своими модулями динамической обработки, эквалайзерами, вспомогательным блоком и связанными с ними энкодерами для каждого параметра. Цветные OLED-дисплеи рядом с ним показывают установленные параметры и поддерживают точную обработку звука с помощью дисплеев высокого разрешения компрессора и эквалайзера.

Центральный канальный модуль незаменим, прежде всего, для расширенных настроек, которые обычно требуются только для настройки проекта.

Маршрутизация расположена в середине и позволяет подключить канал к шине в два простых шага: сначала с помощью кнопки выбирается тип, то есть сумма, группа, связанные (link), ведущие/ведомые (master/slave) группы, N-1 или Aux, а затем все доступные шины этого типа отображаются в левой части дисплея. Правая сторона позволяет выбрать дополнительные функции, например, в случае связанных групп - какие свойства должны быть связаны, а в случае с AUX - функция bypass VCA.

Доступ к библиотекам пресетов для отдельных аудиопараметров или целых каналов расположен ниже посередине. Для того чтобы назначить определенный канал на канальную секцию, может использоваться инструмент «Select», оснащенный энкодером и дисплеем.

Нижнее кольцо энкодера переключает между категориями, такими как входные каналы, суммы или AUX, тогда как верхнее кольцо переключает с одного канала на другой.

Параметры NEXUS, такие как фильтры инфранизких частот или усиление микрофонного входа, можно регулировать в секции Input («Вход»).

И последнее, но не менее значимое: в канальной секции размещена интуитивная автоматизация снэпшотов. Специальные клавиши позволяют использовать расширенные шаблоны загрузки и в сочетании с энкодером обеспечивают безопасную и простую работу.

О качестве обработки аудиосигнала

Стандарты качества компании Stage Tec

При разработке панели управления решающую роль играла концепция управления «прямого доступа», то есть обеспечения Основатели компании Stage Tec всегда стремились предлагать цифровую обработку сигнала с наивысшим, близким к аналоговому, качеством и абсолютной «нейтральностью». В 90-е годы, когда вычислительная мощность интегральных схем (ИС) была далеко не такой высокой, как на сегодняшний день, инженеры компании Stage Tec последовательно делали ставку на использование свободно-программируемых матриц (FPGA), то есть, на аппаратно-ориентированное программирование. Разработанные при этом уникальные алгоритмы обусловили качество обработки аудиосигнала в больших микшерных пультах из Берлина, которое уже тогда вызывало восхищение. Они, в частности, в корне отличаются от «алгоритмов из учебников», применяемых другими производителями, и до сих пор составляют основу всех функций обработки сигналов в DSP-оборудовании от Stage Tec, естественно, значительно расширенных и более развитых.

Высочайшее качество аудио, начиная от входов

Эксперты в области звука всегда сходятся в одном: качество каждой цепочки обработки сигнала определяется в первую очередь качеством входного усилителя или конвертера. Микрофонные входы TrueMatch® от компании Stage Tec с динамическим диапазоном в158 дБ являются абсолютной вершиной доступных в наше время технологий. Они не требуют никакого аналогового предварительного усиления, что значительно способствует снижению шума, особенно при суммировании большого количества каналов. При отсутствии аналогового усиления любой микрофон становится цифровым.

Запатентованные микрофонные входы TrueMatch – это отличный пример безусловного выбора компании Stage Tec в пользу приоритета качества при обработке сигналов. Этот подход продолжается по всей цепочке обработки сигнала, его можно увидеть снова и снова, например, во многих искусно проработанных деталях процессинга.

Суммирование с точностью до сэмпла, чтобы исключить фазовые искажения

Используемая в сети NEXUS технология TDM (Time Division Multiplexing – мультиплексирование с разделением по времени) гарантирует постоянную и самую низкую задержку (latency). В микшерных пультах от Stage Tec эта концепция уже идеально отрегулирована для обеспечения максимального быстродействия и точности. Например, все каналы всегда суммируются на всех шинах синхронно и с точностью до сэмпла. Это сложно технически, зато исключает фазовые искажения, какие возникают, например, при использовании более экономных пошаговых методов суммирования. Ввиду бескомпромиссной преданности качеству звука, в микшерных консолях Stage Tec даже отсутствует необходимость в корректирующих вспомогательных функциях, таких как, например, компенсация задержки.

Предотвращение артефактов с помощью плавного изменения параметров при любых переключениях

Компания Stage Tec обычно использует специальные алгоритмы плавного изменения параметров даже для самых простых операций, таких как включение/выключение эквалайзера или функции отключения звука в канале (Mute). С помощью специально рассчитанного перехода изначальные параметры в течение нескольких миллисекунд плавно переводятся в новое состояние. Это предотвращает появление скачков уровня громкости сигнала, потрескиваний и других артефактов. Такой же подход применяется и, например, при резких изменениях задержки в канале. Они также отрабатываются плавно, чтобы избежать искажения сигнала.

О масштабируемом DSP...

Последовательная концепция DSP: централизованный и масштабируемый

В дизайне и масштабируемости своей платформы DSP компания Stage Tec является такой же инновационной, как и в обработке звуковых сигналов. Примечательной полезной особенностью является также то, что все с легкостью расширяемые микшерные пульты от компании Stage Tec используют одни и те же платы DSP. Все семейства продуктов получают преимущество от дальнейшего развития программного и аппаратного обеспечения - одного из важнейших критериев долговечности этих консолей.

Маршрутизатор NEXUS Star - базовое устройство с особыми характеристиками

Маршрутизатор NEXUS Star был разработан для реализации чрезвычайно высоких требований к маршрутизации в сети NEXUS. По сравнению с классическими базовыми устройствами системы NEXUS, которые используют шину TDM для коммуникации между сменными платами, это устройство высотой 6U предлагает свою собственную резервируемую матрицу, имеющую в своем составе 4096 входов и 4096 выходов. Поскольку сеть NEXUS поддерживает любые топологии, а также несколько маршрутизаторов NEXUS Star одновременно, можно создавать огромные звуковые сети, отвечающие любым требованиям.

Микшерный пульт в маршрутизаторе Nexus Star - центральнее и быть не может!

Платы управления и DSP звуковых консолей компании Stage Tec закономерно расположены в маршрутизаторе Star. Здесь они могут напрямую получать доступ к огромному количеству звуковых каналов, которые обрабатываются в современном микшерном пульте. Такое прямое подключение к матрице маршрутизатора NEXUS Star не только позволяет консолям использовать в качестве входа любой вход всей системы, а в качестве выхода – любой выход системы, но также обеспечивает уникально гибкую структуру шин больших микшерных пультов от Stage Tec. В то же время, это самое выдающееся отличие от концепций других микшерных пультов:

В типичных микшерных пультах матрица внутри.
Микшерные пульты компании Stage Tec – сами внутри матрицы!

DSP-платы RMDQ – гибкое резервирование

Существующие DSP-платы, которые занимаются вычислениями по обработке аудиосигнала, в компании Stage Tec носят название «RMDQ». Их аппаратная архитектура оптимизирована для низкого тепловыделения, а программное обеспечение разработано таким образом, чтобы пользователь мог настраивать гибкие комбинации входных каналов и шин в широком диапазоне. Две вещи являются особенно примечательными в этой концепции Stage Tec: во-первых, пользователь сам может свободно определять количество и использование шин - сумм, групп, шин AUX, шин N-1 - в соответствии со своими нуждами. И, во-вторых, каждый канал всегда располагает полными ресурсами DSP, которые доступны для вычисления всех запланированных функций редактирования аудио. В зависимости от конфигурации вы можете управлять 800 звуковыми каналами и 128 шинами.

Платы RMDQ в настоящее время являются четвертым поколением DSP, и, как это принято в Stage Tec, они совместимы с предыдущей версией под названием «RMD». В зависимости от потребностей в ресурсах процессор обработки сигналов микшерного пульта может иметь в составе до 7 плат RMDQ. Платы RMDQ могут быть добавлены в любой момент, если требования пользователя к консоли возрастают. Концепция резервирования микшерных пультов Stage Tec также является уникальной: каждый маршрутизатор NEXUS Star сам по себе уже имеет полностью резервируемую внутреннюю структуру. При желании, пользователь в любое время может приобрести резервную плату управления для маршрутизатора.

Еще более гибким является решение проблемы резервирования DSP. Для каждого проекта можно решить, настроить ли плату RMDQ в качестве резервной, или же будет удобнее для этого проекта использовать полные ресурсы DSP. Такая гибкость предоставляет как максимальную производительность, так и максимальную безопасность; выбор производится в соответствии с требованиями проекта. Это позволяет также оптимизировать количество аппаратных средств и, соответственно, издержки.

Обработка сигнала и другие функции

Микшерные пульты, имеющие в качестве основного процессорного блока маршрутизатор Nexus Star от компании Stagetec, предлагают беспрецедентный набор функций обработки сигнала. Это дополняется на консоли возможностями управления, которые наилучшим образом помогают в повседневной работе звукорежиссера. Помимо функций, описанных ниже, существует множество других, которые выходят за рамки описания на веб-сайте. Если вы также примете во внимание дополнительные функции, предоставляемые подключенной к микшерной консоли сетью NEXUS, то обнаружите, что существует практически бесконечное разнообразие возможностей.

Стандартные функции входных каналов

Основная идея всех больших микшерных пультов компании Stage Tec - предоставить возможность нескольким инженерам одновременно работать с крупными постановками с использованием только одной консоли. Для того чтобы сделать это возможным, почти все функции были включены непосредственно в канальную линейку: усиление, все эквалайзеры и фильтры, компрессор, лимитер, задержка, воспроизведение, панорамирование и многое другое вы можете настроить без необходимости доступа к центральной панели управления. В любой момент можно одновременно работать со всеми энкодерами, клавишами и фейдерами консоли.

Каждый из чрезвычайно удобно управляемых фильтров предоставляет диапазон изменения уровня ±24 дБ. Два режекторных фильтра, доступных во всех микшерных пультах AURUS и AVATUS, ценятся на вес золота в сложных ситуациях «живой» работы. Для всех эквалайзеров и модулей динамической обработки микшерные пульты предлагают настройки «МЕМ» (от memory – память), которые во время проверки звука позволяют легко сравнивать два варианта настроек (сравнение A/B) или же применять двойную эквализацию. Конечно же, эти настройки «MEM» также сохраняются во всех «снэпшотах» (snapshots) и библиотеках (libraries), и могут быть восстановлены на консоли или экспортированы.

Столь же полезными, как и мгновенное управление всеми важными параметрами звука, являются различные возможности образования и использования стерео-, связанных (link) и ведущих/ведомых (master/slave) групп. В сочетании с функцией «SPILL» и задаваемым глобально для консоли режимом VCA можно очень быстро, гибко и компактно управлять еще большим количеством сгруппированных каналов.

«Умные» функции для эффективных методов работы

Во все усложняющихся постановках необходимым условием является возможность быстро сохранять «снэпшоты» и «сцены» (scenes), не замедляя пробные испытания. В процессе создания постановки должна быть возможность рационально производить большое количество настроек в максимально короткое время. С другой стороны, в случае изменений в составе исполнителей, основное внимание уделяется обеспечению того, чтобы необходимые изменения можно было бы гибко и быстро включить в существующие проекты. Для этих и многих других требований микшерные пульты компании Stage Tec предлагают широкий спектр надежных и проверенных «умных» решений, и поэтому они стали эталоном в области звукорежиссуры в театрах и телерадиовещании.

Автоматизация «сцен» консоли имеет доступ к снэпшотам, в которых сохраняются все параметры микшерного пульта. Время и кривые «фейдов» (fade times and curves) могут определяться для каждого канала и каждой «сцены» индивидуально. Несколько «фейдов» отрабатываются одновременно. Вы сможете вмешаться в отрабатываемые «фейды» просто коснувшись фейдера. Функция Snap-Mix в микшерных пультах AURUS позволяет при необходимости создавать сложные «сцены» с динамической автоматизацией микширования и включать их в автоматизацию сцен.

Все микшерные пульты компании Stage Tec предлагают широкий диапазон специально разработанных для нужд театров и мюзиклов практических функций, предоставляющих возможность редактирования сохраненных «снэпшотов» и «кью-листов» (cue lists). Режим просмотра позволяет редактировать любую «сцену» прямо во время представления, не нарушая при этом текущей последовательности. Функции редактирования могут использоваться не только в отношении «сцен», но и позволяют копировать выбранные параметры или применять относительные смещения к соответствующим параметрам усиления. Таким образом, целые представления могут быть адаптированы к измененным условиям за считанные минуты.

Вышеописанные функции поддерживают быстрый, эффективный способ работы в постановках, которые, в первую очередь, предназначены для исполнения на сцене. Но они также могут оказаться полезными и в телерадиовещательных проектах. Консоли также предлагают дополнительные функции, которые, в свою очередь, предлагают специализированные решения для применения в телерадиовещании: свободно назначаемые шины N-1, например, предлагают множество расширенных опций в дополнение к простому определению матрицы, что значительно упрощает повседневную работу. Чтобы микширование было плавным при работе даже с самыми большими дискуссионными группами, микшерные консоли опционально могут быть оснащены алгоритмом микширования Automix. Он может работать одновременно на всех каналах и четырех группах микшерного пульта с типичными «нейтралитетом» по отношению к звуку и быстротой срабатывания, которыми отличаются алгоритмы Stage Tec.

Входящие и исходящие команды управления и коммуникация

Широкая интеграция в сочетании с гарантией стабильной работы – основная идея всех систем семейства Stage Tec. Это относится и к микшерным пультам, которыми можно надежно управлять с помощью любой системы с последовательной передачей управляющих данных. Макроуправление системы NEXUS также может использоваться для включения в схемы практически любой сложности, в том числе с внешними оборудованием и инфраструктурой.

Как часть системы маршрутизации NEXUS, консоли могут также включать в свою собственную внутреннюю автоматизацию «снэпшоты» NEXUS и функции NEXUS Logic Control. Почти все возможные управляемые функции подключенных систем могут быть связаны: например, Machine Control, MIDI и GPIO. И наоборот, MIDI, GPIO или триггеры тайм-кода могут обращаться к автоматизации консоли извне и активировать операции.

Для гибкого, непринужденного общения с различными участниками производственного процесса предоставляется возможность разговора с консоли по любой шине. Принципиальное разделение шин «громкой» и «служебной» связи (talk и talkback) в сочетании с широкими возможностями маршрутизации сети NEXUS обеспечивает самые сложные системные конструкции, которые только можно вообразить. Внешние интерком-системы могут быть легко интегрированы через платы ввода/вывода AES3 системы NEXUS, обеспечивающие «прозрачную» передачу данных. Это позволяет не только самим консолям работать в качестве станций внутренней связи, но и использовать инфраструктуру сети NEXUS для расширения системы внутренней связи. Это еще один хороший способ сэкономить время, усилия и финансы с помощью многочисленных возможностей системы от Stage Tec.

Измерение, контроль, повышающее/понижающее микширование, 3D-панорамирование

Все консоли предлагают всеобъемлющий набор измерительных возможностей в соответствии с вещательными стандартами DIN и EBU. Измерение громкости в соответствии со стандартом EBU R128 доступно в микшерном пульте на всех групповых и суммирующих шинах, а в матрице NEXUS даже для любого канала ввода/вывода. Мониторинг любого участка сети Nexus может отображаться прямо на экранах пользовательского интерфейса, позволяя контролировать не только любые входы/выходы микшерного пульта, но также и реальные выходные уровни линий передачи или других важных сигналов. Сами сигналы даже не нужно направлять на микшерную консоль: любая точка коммутации (crosspoint) всей подключенной аудиоматрицы NEXUS может контролироваться непосредственно с консоли с помощью функций мониторинга системы NEXUS.

То же самое относится и к мониторингу всех сигналов в сети: любая точка системы может быть доступна с консоли с помощью функции «Source Direct» и прослушиваться локально в любое время, даже если сигнал не подается на консоль постоянно. Это экономит ресурсы, обеспечивает ясность, и в то же время предлагает неограниченную гибкость без необходимости заранее учитывать все требования мониторинга. Всё, что угодно. Когда угодно.

В настоящее время огромную роль для радиовещательных программ играет повышающее микширование старых стереозаписей. Для этой цели Stage Tec предлагает интегрированный в систему NEXUS запатентованный алгоритм «ISOSTEM» от компании «Dspecialists». Алгоритм «ISOSTEM» является единственным решением для того, чтобы выполнить обратимое 1:1 (один к одному) up/down-микширование, которое позволяет воспроизвести сигнал 5.1 на стереооборудовании с точностью звучания оригинального. Уникальное решение, которое можно легко реализовать с помощью микшерного пульта «AURUS» в системе «NEXUS».

Все системы Stage Tec постоянно совершенствуются. Новые функции при обновлении программного обеспечения, как правило, становятся доступны также и для старых систем. Например, в версии программного обеспечения 4.7 для микшерных консолей AURUS была добавлена функция 3D-панорамирования. На основе гибкой и свободно настраиваемой системы шин, пользователи теперь могут создавать миксы, которые включают потолочные громкоговорители (overhead loudspeakers).

Аксессуары и другая продукция

Стандарты качества компании Stage Tec

Каждый пользователь знает, насколько могут отличаться требования к микшерной консоли от постановки к постановке. В частности, большие микшерные пульты, которые охватывают широкий спектр различных областей применения, должны отвечать самым разнообразным требованиям пользователей: от требований для театра, оперы и телерадиовещания до требований для живых выступлений и для студий звукозаписи. Модульная, легко адаптируемая концепция комбинации аудиоматрицы NEXUS с консолью Stage Tec обеспечивает решение для любых требований. Основная задача Stage Tec –предложить такую систему, которая функционирует надежно и безопасно, а многообразие ее интерфейсов позволяет подключиться к любой другой системе.

На протяжении многих лет Stage Tec разрабатывает независимые продукты, которые можно сочетать с микшерной консолью и системой NEXUS.

Automix

Stage Tec доработал знаменитый алгоритм микширования Automix Дэна Дугана (Dan Dugan) и предлагает дополнительную функцию для всех консолей, базирующихся на маршрутизаторе Nexus Star с DSP-платами RMDQ: опция Automix, которая сохраняет спектральное и пространственное впечатление от микширования, в то время как система автоматически сдвигает фокус на усиление активного микрофона. Все другие функции, такие как эквалайзер и динамическая обработка, остаются на каждом канале в неограниченном пользовании. Опция Automix от компании Stage Tec может быть одновременно активна на всех каналах проекта без потери ресурсов DSP. Всего доступно четыре группы Automix, которые можно использовать независимо друг от друга. Например, микрофоны «круглого стола» можно объединить в одну группу, а микрофоны делегатов в зале будут работать во второй группе. Некоторые случаи применения могут потребовать более двух групп. Благодаря функции микширования Automix от компании Stage Tec, в распоряжении звукорежиссера есть опция, позволяющая максимально облегчить работу с большим количеством открытых микрофонов.

Опция DAW-Integration для AURUS platinum

Во всех производственных сценариях, где основная часть работы выполняется на цифровых звуковых рабочих станциях, полезным дополнением является опция DAW-Integration, предназначенная специально для консолей AURUS. В сочетании со стандартной для консоли AURUS platinum возможностью одновременного управления двумя внешними ленточными магнитофонами или цифровыми рабочими станциями (DAW) по протоколу Machine Control опция DAW-Integration позволяет прямо с консоли полностью контролировать все параметры, поддерживаемые соответствующим протоколом управления. Программное обеспечение поддерживает как протокол HUI, так и протокол OASIS и может работать с рабочими станциями от различных производителей. Параметры каналов, которые могут быть доступны через протоколы (до 32 каналов одновременно), сопоставляются при настройке с энкодерами и фейдерами консоли, в то время как содержимое экрана DAW опционально может быть отображено прямо на одном из дисплеев отображения параметров консоли. Поскольку автоматизированные каналы также можно переключать через банки, и все параметры, передаваемые в AURUS, записываются в динамической автоматизации AURUS platinum, результатом является спокойная работа без лишних «метаний» между микшерной консолью и цифровой звуковой рабочей станцией. Возможности интеграции могут быть еще более расширены путем дальнейшей автоматизации в программном обеспечении самой цифровой звуковой рабочей станции. Потрясающие ощущения от двойных энкодеров AURUS platinum и плавно работающих моторизованных фейдеров делают AURUS аппаратным контроллером высшего класса.

Сторонний гониометр

В больших микшерных пультах от компании Stage Tec предусмотрено подключение оснащенного входами AES/EBU коррелометра от других производителей. По желанию для обеспечения возможности подключения внешних устройств эта опция может быть удалена из консоли без дополнительной оплаты. Stage Tec также предлагает для консолей AURUS и CRESCENDO встроенную версию RTW TM7 или TM9, для которой доступны все программные опции широко известных устройств RTW. Визуализация и, по желанию, управление могут осуществляться прямо на экранах пульта.

ПО «Master-Monitor» для NEXUS

Программное обеспечение «Master-Monitor» для NEXUS это решение для расширенных измерительных возможностей внутри сети NEXUS. Пользователь может по своему усмотрению сконфигурировать до 256 предустановок. Они не ограничиваются чисто многоканальным мониторингом уровня, но также предлагают измерение громкости в соответствии с рекомендацией EBU R128, а также параллельное отображение кратковременных и мгновенных значений, LUFS и LRA. Доступен также анализатор спектра «RTA Analyzer» с разрешением 1/3 октавы и 1/12 октавы. Поскольку программа может работать на любом количестве компьютеров одновременно и может быть подключена к сети NEXUS в разных местах, удовлетворяется широкий спектр требований к измерениям для сложных систем. Нет никаких ограничений для доступа к каналам внутри матрицы. С программным обеспечением можно работать непосредственно на консолях со встроенным ПК.

Плата XDSP в NEXUS

Платы XDSP, которые можно использовать в любых базовых устройствах сети NEXUS, являются решением, которое можно адаптировать для удовлетворения потребностей в дополнительной локальной обработке звука в любой точке системы. Платы могут быть установлены с широким спектром аудиомодулей. Платы могут быть установлены с широким спектром аудиомодулей. Они варьируются от простых задержек, продолжая многоканальными сумматорами и формирователями моносигнала, и заканчивая параметрическими эквалайзерами (которые могут иметь до 30 полос), кроссоверами и модулями динамической обработки, включая деэссеры. Для управления большими распределенными акустическими системами имеются в распоряжении матрицы задержки уровня (Level Delay Matrix), а для конференцсвязи - матрицы N-1. Поскольку все модули DSP доступны со своими входами и выходами в матрице точек коммутации NEXUS, их можно при необходимости комбинировать, что позволяет создавать сложные системы. Например, плата XDSP может выступать в качестве контроллера (loudspeaker controller) для управления линейными массивами, равно как и для обработки сигналов и их распределения в системе усиления звука универмага. Она может устанавливать задержки для контрольных громкоговорителей, а также предоставлять комплексную матрицу N-1 для игр в прямом эфире. С помощью NEXUS Logic Control и снэпшотов NEXUS Status можно сохранять и вызывать предустановки, а также настраивать отдельные параметры. Конфигурация Stage Tec гарантирует, что все функции будут доступны в любое время.

Повышающее/понижающее микширование ISOSTEM

Запатентованный алгоритм ISOSTEM - это особый случай и еще один пример того, как гибко можно использовать программное обеспечение Stage Tec и систему NEXUS. Алгоритм «ISOSTEM» от компании «Dspecialists» - это единственный на 100% математически обратимый алгоритм, который позволяет конвертировать без потерь аудиопотоки стерео в потоки 5.1 и наоборот. Алгоритм «ISOSTEM» - очень интересный вариант, особенно для телерадиовещателей, например, для конвертации или воспроизведения старых архивных материалов. Компания Stage Tec предлагает алгоритм «ISOSTEM» в качестве опции для плат XDSP в системе NEXUS Такой вариант исполнения обеспечивает очень гибкий доступ к модулю без необходимости приобретения дополнительного оборудования.

Протокол EmBER+ для платы NEXUS XACI

Плата XACI – это умная плата управления последнего поколения. Она служит интерфейсом, включая командный процессор для внешних систем управления и протоколов. Например, с помощью протокола EmBER+ можно легко устанавливать и удалять точки коммутации в маршрутизаторе или управлять входными параметрами микрофонных входов.

Дальнейшие интеграции

Все микшерные пульты и маршрутизаторы NEXUS от компании Stage Tec - это живая продукция, которая непрерывно развивается вместе с обновлениями программного обеспечения. Поскольку аппаратная архитектура NEXUS, основанная на отраслевых стандартах, которые были опробованы и протестированы миллионы раз, постоянно расширяется за счет новых интерфейсных плат, а производительность уже существующих продуктов, таких как плата XACI, еще не исчерпана, нет ничего, что остановило бы реализацию все новых и новых типов соединений.

Интеграция с аудиосетью NEXUS

Только лишь несколько систем от других производителей являются такими же интегрированными и гибкими, как интегрированные с системой маршрутизации NEXUS микшерные пульты от компании Stage Tec. Причиной этому является то, что Stage Tec полностью перевернул типичный способ мышления: в отличие от конкурирующих продуктов, микшерный пульт Stage Tec не имеет собственной аудиоматрицы, микшерная консоль сама является частью матрицы. Этот принципиально иной способ мышления открывает гораздо более широкие возможности: если микшерный пульт находится в центре всех входов/выходов целой системы, логично, что интеграция будет во много раз лучше, чем в случае, если бы входы/выходы сначала должны были быть перенаправлены в микшерный пульт снаружи. То же самое относится ко всем параметрам управления. Компания Stage Tec сознательно преодолевает эти «самоустановленные» в других системах ограничения с начала разработки маршрутизатора NEXUS.

Возможности двустороннего управления

Каждое базовое устройство оснащено так называемым NEXUS Logic Control. Мощные логические функции могут быть связаны с макросами и способны оценивать все важные локальные аудиопараметры. Это само по себе уже открывает возможности, которые вряд ли может предложить другая система. Помимо этого, могут быть запрошены и установлены параметры GPIO, через последовательные интерфейсы могут быть получены и отправлены различные команды, или же можно установить постоянную связь с внешней системой управления через сеть Ethernet. Поскольку функции предоставляются различными типами плат NEXUS, то выбор большой. Это особенно очевидно на примере последовательных интерфейсов: поддерживаются RS232, RS422, RS485 и MIDI. Интерфейсы USB и Ethernet имеются на каждой плате управления базового устройства. NEXUS Logic Control может взаимодействовать с другими базовыми устройствами, запрашивать и передавать состояния по всей системе. В результате организуются различные взаимодействия как внутри системы NEXUS, так и с внешними системами, выходящие далеко за пределы возможностей аудиосети и, в частности, способные полностью заменить внешние средства управления мультимедийными устройствами. В результате организуются различные взаимодействия как внутри системы NEXUS, так и с внешними системами, выходящие далеко за пределы возможностей аудиосети и, в частности, способные полностью заменить внешние средства управления мультимедийными устройствами. Консоль Stage Tec в сочетании с NEXUS Logic Control предоставляет самые разнообразные возможности, использование которых практически не ограничивает изобретательного пользователя.

В простых и понятных случаях пользовательские клавиши консоли могут использоваться, например, для сигнализации о внешних состояниях или для управления ими. Это может быть просто установка точек коммутации или, в сочетании с платами NEXUS XRI, переключение контактов для управления освещением, световыми сигналами или другими вещами. Аварийные состояния, такие, как отсутствие сигнала на линиях передачи или другие состояния ошибки внутри или снаружи системы NEXUS, могут обозначаться, например, мигающей подсветкой.

Помимо простого переключения контактов, NEXUS Logic также может использоваться для более сложных задач, каждой из которых можно управлять с консоли. Это можно сделать, вызвав комплексные системные состояния, известные как «снэпшоты NEXUS», или применив систему управления PTZ-камерой (сетевая камера «панорама/наклон/зум»). В типичном случае применения Logic Control можно использовать для переключения разных студий звукозаписи между несколькими аппаратными всего лишь одним нажатием кнопки. PTZ-камера может легко использоваться для съемки не только места дирижера, но и сменяющихся солистов. С помощью дополнительных видеовходов изображение может выводиться даже на дисплеи отображения параметров консоли. После создания предустановок они могут быть сохранены вместе со «сценами» (scenes) в консоли и вызваны полностью автоматически в ходе представления.

Всё под контролем прямо с консоли

Микшерный пульт – это сердце системы, из которого инженер контролирует все функции в сети: начиная с интегрированного микрофонного сплиттера и полной маршрутизацией в сети NEXUS и заканчивая задержками, эквалайзерами и лимитерами системы звукоусиления. Все сообщения непрерывного автоматического контроля всей системы отображаются прямо на консоли. В маловероятном аварийном случае все компоненты могут быть заменены в "горячем" режиме и готовы к эксплуатации уже спустя 2 – 3 секунды. Для коммуникации разговорный микрофон консоли можно маршрутизировать на любую шину и интегрировать с системами внутренней связи других производителей. Микшерный пульт может автоматически реагировать на внешние ошибки и условия. Триггеры могут быть как удаленными, так и локальными, например, сбой воспроизведения фонограммы или сигнал от кнопки системы беспроводного мониторинга. Управляемые внешние функции могут быть любой сложности. С помощью автоматизации сцен консоли каждый снэпшот всегда может создавать новые настройки, независимо от того, являются ли они встроенными параметрами или должны управляться с помощью GPIO, последовательных протоколов, Ethernet- или MIDI-устройств сторонних производителей.

Синхросигнал, таймкод и сигналы управления

Благодаря своей чрезвычайно точной тактовой частоте, NEXUS часто используется как Clock Master. И наоборот, возможна синхронизация по любому цифровому входу, включая задание приоритетности и переход без подрыва на синхронизацию по другому входу. С незапамятных времен NEXUS обеспечивает возможность «прозрачной» (т.е. без вмешательства) передачи таймкода, сигнала синхронизации и последовательных протоколов через систему и раздавать или переключать их на различных потребителей. Конечно, практически любой последовательный сигнал может использоваться для управления всей системой с базовых устройств и консолей.

В системах с использованием тайм-кода консоли AURUS могут быть как ведущими, так и ведомыми. NEXUS позволяет с максимальной точностью раздавать временной код по всей сети и выводить его на внешние системы. Параллельно с тайм-кодом микшерные пульты от компании Stage Tec генерируют MIDI, RS-232 и другие сигналы для управления внешними устройствами. Все это делает автоматизацию в больших представлениях несложной задачей.

Технические характеристики

Маршрутизатор NEXUS Star

Панель управления консоли

Аудио и управление

Особенности
