Концепция

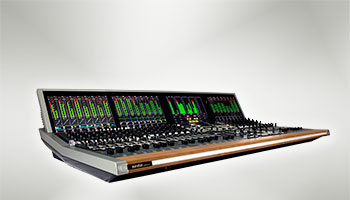

В ассортименте продукции компании Stage Tec AURATUS играет роль компактного цифрового пульта, который, разумеется, обладает таким же качеством звука и такой же высококачественной обработкой сигнала, как и флагманский пульт AURUS. Обладая фиксированной структурой каналов при наличии 54 входных каналов, AURATUS разработан как небольшая консоль для производства, телерадиовещания и прямых трансляций, которая используется, главным образом, в типовых рабочих процессах радио и телевидения.
Пользовательский интерфейс оптимизирован для простой и быстрой работы и позволяет даже неопытным пользователям быстро ознакомиться с системой и безопасно работать: все значимые функции канала легко настраиваются на канальной линейке с помощью двойных энкодеров. Это делает интерфейс особенно наглядным и интуитивным.
Система микширования AURATUS состоит из консоли для управления обработкой аудиосигнала и аудиопроцессора XCMC, который является обладающей мощными вычислительными ресурсами сменной платой размером 3U, устанавливаемой в базовое устройство NEXUS. Через подключенные базовые устройства NEXUS система AURATUS полностью интегрируется в аудиосеть NEXUS. В сети Nexus может работать несколько плат XCMC, каждая из которых обеспечивает работу отдельной консоли AURATUS. В результате консоли AURATUS получают возможность доступа к широкому диапазону форматов ввода/вывода в аудиосети NEXUS в пределах широкой зоны распространения сигнала. Они варьируются от аналоговых микрофонных конвертеров с 32-битным разрешением до таких цифровых аудиоформатов, как Audio-over-IP, Dolby-E®, SDI и HD-SDI, 3G-HD-SDI, AES / EBU, AES 42, AES 67 и т.д. Аудиосеть Nexus предлагает широкий набор входных и выходных форматов.
AURATUS обладает широким спектром функций, которые облегчают трансляцию: к ним относятся функции audio-follow-video, функция фейдера с внешним управлением (вкл./выкл.), две свободно назначаемые функциональные клавиши в канале, исчерпывающая световая сигнализация, индивидуально настраиваемые шины N-1, а также таймеры прямого и обратного отсчета. Ключевая особенность AURATUS: консоль оптимизирована для частот дискретизации как 48 кГц, так и 96 кГц, т.е. проект останется без изменений, даже если частота дискретизации изменится.
AURATUS является переносной консолью и стандартно предлагается в облегченной конструкции - в виде настольной или встроенной версии. Опционально AURATUS также доступен в напольной версии. Микшерный пульт отличается чрезвычайно низким энергопотреблением даже в самой большом исполнении - с 24 канальными линейками и центральным блоком управления. С 16 канальными линейками, к примеру, AURATUS требует всего 86 Вт. По этой причине консоли AURATUS не нужен вентилятор. Блок питания всегда резервируется как стандарт.
AURATUS поддерживает пользователей в повторяющихся задачах - важные параметры можно настроить и сохранить:
- Назначение входов и выходов (NEXUS) на каналы микшера может быть легко произведено с помощью программного обеспечения NEXUS и сохранено в виде снэпшотов.
- AURATUS может принимать наименования ресурсов, которые назначены индивидуально в программном обеспечении NEXUS (label transfer - перенос наименований).
- Микшерный пульт предлагает больше звуковых каналов, чем канальных линеек. Назначение каналов на канальные линейки может быть настроено и сохранено индивидуально. С помощью клавиш можно свободно назначать и вызывать восемь слоев управления.
- Для облегчения работы каналы могут быть сгруппированы (стереопары, группы VCA, связанные группы). Индивидуально созданные группы отключения звука в канале (mute groups), позволяют отключать звук в предварительно определенных каналах нажатием одной кнопки.
- Статическая автоматизация дает вам возможность сохранять свои настройки в виде снэпшотов.
- Все настройки и снэпшоты могут быть сохранены и вызваны в виде проекта на каждом этапе производства в рамках управления проектными работами.
- «Страховочный» проект (резервная копия) сохраняется при выключении консоли и автоматически загружается при включении консоли.
Философия управления прямого доступа

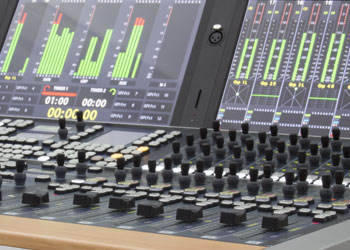

AURATUS отличается хорошо известной философией прямого доступа от компании Stage Tec, которая предлагает прямой доступ к важным параметрам непосредственно на каждой канальной линейке. Консоль оснащена большим количеством элементов управления, позволяющими пользователю управлять параметрами аудио и отображающими их состояние в любой момент. Интерфейс AURATUS предназначен для интуитивной, быстрой и безопасной работы. Безотказная работа не только в прямых трансляциях, но и в сфере производства, обеспечивает комфортную рабочую атмосферу и высококачественные результаты.
Размеры консоли рассчитаны на оптимальную доступность всех элементов управления и хорошую читаемость всех дисплеев. AURATUS предлагает очень комфортную глубину рабочей поверхности. Кроме того, блок индикаторов уровня невысокий, благодаря экранам с чрезвычайно «альбомным» форматом16:10, что обеспечивает оптимальный обзор студийного помещения, видеомониторов или сцены. Цветные TFT-экраны имеют очень большой горизонтальный угол обзора и легко читаются с любого места за пультом.
AURATUS состоит из следующих секций управления: TFT-экраны, многофункциональные секции (для работы с посылами AUX, шинами N-1, суммирующими шинами, эквалайзерами и т.д.), фейдерные секции, центральная секция (для работы с выбранным каналом) и мониторная секция. Секции управления соединены друг с другом с помощью плоского ленточного кабеля для упрощения технического обслуживания. Через эти же кабели обеспечивается электропитание секций.
Обработка сигнала и другие функции
Аудиопроцессор консоли Auratus - это компактная сменная плата XCMC для базового устройства Nexus, высотой 3U. Плата XCMC осуществляет звуковой процессинг микширования, всю маршрутизацию входов/выходов и обеспечивает интерфейсы для подключения внешних устройств. Электропотребление – всего 8 Вт. XCMC поддерживает частоты дискретизации 48 и 96 кГц без ограничений, т.е. имеющиеся в распоряжении ресурсы микшерного пульта, каналы и шины доступны всегда.
Обработка аудиосигнала включает входную маршрутизацию, различные типы входные каналы нескольких типов, различные типы шин, выходные каналы, позволяющие обрабатывать суммирующие шины, и маршрутизацию выходов. AURATUS имеет фиксированную конфигурацию аудиообработки. При работе с различными системами микшеров AURATUS пользователь использует идентичные структуры микшеров и в значительной степени схожие пользовательские интерфейсы.
Вся обработка сигнала основана на 40-битной арифметике с плавающей запятой. Помимо первоклассного качества звука эквалайзера, фильтров и динамических модулей это гарантирует, что внутренняя обработка сигналов микшерного пульта фактически защищена от перегрузки. Консоль AURATUS может работать как обычная стерео-консоль или как консоль окружающего звука (5.1), в зависимости от того, загружен ли стерео-проект или проект 5.1.
Структура аудиоканалов соответствует логике и работе аналоговых систем. Больше того, для повышения гибкости были сняты присущие им ограничения и предоставлены дополнительные функции. Каналы состоят из модулей обработки, таких как фейдеры, блок фильтров/эквалайзера, компрессор, экспандер/гейт, задержка, лимитер, инсерт, мьют (mute) и т. д.
Шины
Система шин пульта AURATUS, встроенная в модуль микшерного пульта, предлагает собственную систему в дополнение к шине TDM системы NEXUS. Эти групповые, суммирующие, вспомогательные (aux) шины и шины N-1 суммируют сигналы от подключенных каналов. Все сигналы шины могут выводиться необработанными через NEXUS. Шины также имеют свои собственные каналы - так называемые шинные каналы - которые позволяют дальнейшую обработку сигналов и регулировку уровня сигналов шины.
Контроль
AURATUS оснащен стереофоническим и 5.1 мониторными трактами (5.1 только в многоканальных проектах AURATUS). Для обоих мониторных трактов может быть произвольно выбран источник, а также на канал мониторинга могут непосредственно переключаться сигналы NEXUS. Для мониторинга канала AURATUS предлагает различные режимы соло и PFL. Для PFL предусмотрена отдельная стереофоническая шина, также возможны функции Back-Stop-PFL (функция включается при отводе фейдера «за» крайнее нижнее положение) и приоритетные функции PFL. Функция соло в AURATUS полностью многоканальная. В зависимости от выбранной конфигурации доступна шина Solo с количеством каналов до 5.1. Кроме того, источниками мониторинга могут служить присутствующие в системе сигналы: входы NEXUS, инсерты, выходы каналов, шины микшера или выходы Direct. Источники могут выбираться на настраиваемой под пользователя клавиатуре в мониторной секции или канальной секции.
Автоматизация
Система микшерного пульта AURATUS оснащена статической автоматизацией, которая позволяет сохранять и загружать аудиопараметры всех редактируемых каналов. Текущие настройки параметров сохраняются в текущем проекте в виде снэпшотов (snapshots). В рамках проекта можно использовать до 99 снэпшотов, которые могут иметь индивидуальные имена. AURATUS также позволяет хранить «частичные» снэпшоты, в которых хранятся только определенные параметры.
Система Logic Control
NEXUS Logic Control - это гибкая программируемая логическая система для функций коммутации и управления, которые пользователи могут определять в соответствии со своими индивидуальными потребностями. Logic Control может использоваться для запроса различных параметров системы NEXUS, таких как схемы точек соединения, контакты Fader Start, уровни входов и выходов, а также сигнализация о внутренних ошибках системы. Logic Control может управлять многими различными событиями, такими как управление «красным светом», кнопки «прокашливания», переключатели передачи, мониторинг уровня линии, автоматические аварийные цепи и системы команд. AURATUS имеет 256 входов и 256 выходов системы Logic Control.
Конференц-связь
С помощью системы N-1 можно осуществлять сложные конференц-звонки. Все комментаторы, которые в данный момент не находятся в эфире, могут общаться друг с другом. Если один из них добавлен в текущую трансляцию, он автоматически отключается от конференции. Он может снова участвовать в конференции, только когда его фейдер закрыт. В AURATUS можно индивидуально настроить до 8 шин N-1.
Автономный редактор (Offline Editor): конфигурация AURATUS без консоли
Пользователи в изменяющейся производственной среде по достоинству оценят возможности автономной (Offline) конфигурации AURATUS, потому что они обеспечивают временны́е и экономические преимущества для производства с ограниченным временем, например, на ПТС или на живых мероприятиях.
С помощью автономного редактора, конфигурация AURATUS может быть подготовлена, даже если консоль еще не используется на месте, а задействована для другого производства. Вся работа, такая как назначение каналов и т. п., выполняется в автономном редакторе на ПК. Затем проекты загружаются в консоль через SD-карты. Это также работает и наоборот: проекты импортируются из консоли и далее редактируются в автономном редакторе.
Функция Spill
Для экономии места на микшерном пульте на канальную ячейку часто назначается только мастер-канал группы аудиоканалов. В этом случае, однако, только один аудиоканал находится на переднем плане, а другие каналы, принадлежащие управляемой группе, находятся на заднем плане. Они связаны и контролируются во время работы. Если канал, находящийся на заднем плане, должен быть скорректирован, помогает функция Spill. Нажатие кнопки Spill выводит все каналы группы на панель управления для редактирования. После коррекции нажатием кнопки Spill снова возвращается на передний план основной слой (Layer).
Преимущество функции Spill: проект лучше структурирован, пользователь может быстрее получить доступ ко всем сигналам и сохраняет обзор, потому что ему нужно работать только на основном слое, что важно для оперативной работы. Обычно конфигурация слоев для небольших цифровых консолей должна быть очень хорошо продуманной, но благодаря функции Spill разделение слоев стало менее важным.
TREM – виртуальное добавление каналов
Опция виртуального добавления каналов TREM имитирует на удаленном ПК, подключенном к консоли через Ethernet, физически несуществующие канальные ячейки. Все задачи микширования могут быть выполнены с помощью программного обеспечения, так как графический интерфейс моделирует все элементы управления, которые можно найти на физических модулях, включая все индикаторы уровня, фейдеры и регуляторы. Пользователь может выбрать, насколько большим или маленьким должна быть физическая панель управления: в минимальном случае достаточно одного фейдерного блока с восемью канальными ячейками плюс две ручки и три кнопки над каждой канальной ячейкой. Все остальное можно - если это имеет смысл и есть соответствующее желание - перенести на ПК.
Матрица понижающего микширования
Независимая матрица "понижающего микширования" позволяет преобразовывать многоканальный сигнал 5.1 в стереосигнал. Матрица, чьи входы и выходы свободно доступны в системе NEXUS, может использоваться, например, для стереофонического мониторинга многоканального микширования или для понижающего микширования многоканального формата. Входные и выходные уровни могут быть установлены отдельно для индивидуальной адаптации к программному материалу.
Дистанционное управление консолью Auratus
Различные функции, например, управление фейдерами, отключение звука (mute), панорамирование, PFL, могут контролироваться внешними системами управления. AURATUS поддерживает некоторые протоколы (например, протокол Ross Audio от Ross Video Limited) в формате RS232.
Технические характеристики
Панель управления консоли
Разъёмы для подключения наушников | 2 (спереди, слева и справа) |
Разъемы для громкоговорителей ближнего поля | 2 (сзади, слева и справа) |
Разъем микрофона Talkback | 1 (спереди, по центру) |
Разъёмы для ламп подсветки | 1 на каждой секции (сзади) |
Кронштейны для громкоговорителей | 2 (сзади, слева и справа, опционально) (сзади) |
Кронштейн для гониометра | 1 (сзади, по центру, опционально) |
Подставка для бумаг | Опционально |
Плата GPIO | Опциональные компоненты: GPIO, 16 оптронных входов, 16 выходов на полупроводниковых реле (макс.), разъём D-Sub 25-pin, поддерживается конфигурация с общим потенциалом или плавающей парой, входные и выходные фильтры для подавления шума |
Элементы управления | 11 двойных энкодеров (сенсорных), 100-миллиметровые плавно работающие фейдеры (сенсорные), 32 клавиши с подсветкой и 1 OLED-дисплей на каждой канальной линейке |
Пользовательские кнопки | 40 назначаемых кнопок для управления консолью и глобальными системными функциями и командами, 8 кнопок выбора источника (панель TMON) |
Габариты панелей | 332 мм x 400 мм |
Типы панели | TMUL, TFAD, TZCH, TMON, TTFT |
Количество канальных линеек на панели | 8 (панели TMUL, TFAD, TTFT) |
Аудио и управление
Канальные линейки | 8 канальных линеек на каждой панели (8 – 24 линеек на консоли) |
Суммирующие шины | 32 шины (8 суммирующих, 8 групповых, 8 AUX, 8 N-1) |
Входные каналы | 52 максимум |
Алгоритмы | 40-битный формат с плавающей точкой, минимальная задержка, все каналы суммируются с точностью до единичного сэмпла, гарантированная одинаковая задержка на всех каналах DSP |
Частота дискретизации | 44.1, 48, 88.2, 96 кГц |
Интерфейсы | Все входы/выходы аудио в сети NEXUS, доступ ко всем GPIO, последовательным и Ethernet-соединениям |
Микрофонно-линейные A/D-конвертеры | TrueMatch®, 32-битное разрешение, динамический диапазон 158 дБ(A) |
Линейные A/D-конвертеры | TrueMatch®, 32-битное разрешение, динамический диапазон 135 дБ(A) |
D/A-конвертеры | 24-битное разрешение, динамический диапазон 131 дБ(A) |
Параметры загрузки | Консоль: max. 14 sec |
Скорость обновления данных | 10 мс для всех параметров звука на всех каналах и для всех настроек пользовательского интерфейса |
Сохранение и загрузка снэпшотов и сцен | < 10 мс |
Поведение после сбоев питания | Гарантирована полная сохранность данных. Консоль готова к работе спустя 14 секунд (включая индикаторы уровня и восстановленные данные проекта: снэпшоты, сцены и т.д.) |
Особенности
Контроллер макроуправления | Полная интеграция с NEXUS Logic Control |
Повышающее/понижающее микширование (Upmix/downmix) | Встроенное, от 2.0 до 7.1; запатентованный алгоритм ISOSTEM (полностью математически обратимое up/down-микширование) опционально доступен для платы NEXUS XDSP |
Группы управления | Mute, стерео, окружающего звука (surround), связанные (link), ведущие/ведомые (master/slave), VCA |
Автоматизация | Автоматизация с помощью снэпшотов (snapshots) |
Конференц-функции | Встроенная матрица N-1 (микс-минус), до 96 шин N-1 |
Удаленное управление | Программное обеспечение Virtual Surface - виртуальная панель управления (опционально) |
Измерение громкости | Через NEXUS Master Monitor |
Audio-follow-video | Да |
Мониторинг | 1 x стерео, 1 x 5.1 |
Форматы каналов | Моно, стерео, 5.1 |
Задержка | До 2700 мс на каждом канале |
Форматы управления | Возможно удаленное управление через RAS, ROSS, MOSART, MIDI |
Управление внешними устройствами | Управление Machine control с помощью Sony 9-Pin, RS232, RS422, MIDI; Фактически без ограничений при использовании NEXUS Logic Control |
Функция «SPILL» | Да |
