Концепция

Большие микшерные пульты AURUS – это флагманская линейка пультов компании Stage Tec. В дополнение к присущему продукции Stage Tec выдающемуся качеству звука и хорошо известному высококачественному исполнению всех электронных и механических компонентов, эти микшерные пульты характеризуются богатой оснащенностью пользовательского интерфейса. «Прямой доступ» - это название философии, которая основана на результатах исследований в области авиации. Пилот может запомнить почти неограниченное количество кнопок и переключателей и управлять ими вслепую даже в стрессовых ситуациях. Однако надежность и скорость его действий быстро уменьшаются, когда функции больше не могут быть доступны напрямую. Исходя из этого, все важные функции в консоли Aurus управляются с помощью отдельной «ручки» на управляющей панели. Все общепринятые (типовые) функции обработки звука могут быть доступны непосредственно на каждой канальной линейке. Высокая наглядность интерфейса и небольшие перемещения рук, поскольку доступ к центральному управлению почти не требуется. Скорость работы с микшерным пультом AURUS не имеет себе равных. Концепция также позволяет нескольким инженерам без каких-либо проблем работать одновременно на одной консоли, так как все необходимые энкодеры и кнопки для всех функций имеются на каждой отдельной канальной линейке.

Театр, Телерадиовещание, Студия звукозаписи, Прямая трансляция

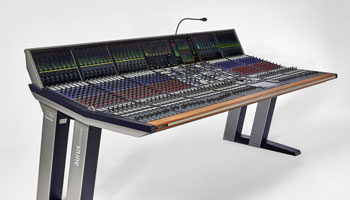

Консоль AURUS не только производит сильное впечатление, она также является и мощным инструментом. Постоянно развивающееся на протяжении многих лет программное обеспечение консолей предлагает необходимые функции для всех возможных областей применения.

Для театра, например, это всесторонняя автоматизация «сцен» (scene automation) с совершенно произвольно определяемыми временем и кривой «фейдов» (fade times and curves) для каждого канала и каждой «сцены».

В телерадиовещании это шинная структура с неограниченной гибкостью и «умными» решениями On-Air / Off-Air или опциональной функцией «Automix» для ток-шоу.

Для студий звукозаписи это мощная динамическая автоматизация с возможностью контроля до 16 магнитофонов и цифровых звуковых рабочих станций (DAW), а также предоставляющая возможность автоматизировать при микшировании любые параметры рабочей станции с помощью отдельно заказываемой опции управления DAW Control.

Для прямой трансляции это непосредственный доступ ко всем параметрам подключенной сети NEXUS, таким как микрофонные входы с опциональным интегрированным активным микрофонным сплиттером, что еще более оптимизирует скорость работы.

Изобилие функций в гармоничной системе

В настоящее время микшерные пульты AURUS являются представителями четвертого поколения этой линейки продуктов. Начиная с первого поколения были четко определены следующие требования: высочайшее качество звука, самые широкие возможности редактирования, максимально быстрые рабочие процессы и совершенная интеграция с аудиосетью NEXUS.

С самого начала разработки алгоритмы Stage Tec славились «нейтралитетом» по отношению к звуку. Работа фильтров получала и продолжает получать высочайшие оценки специалистов. 10 эквалайзеров и фильтров в сумме на канал – богатое оснащение, а диапазон изменения уровня ±24 дБ обеспечивает четкую настройку сигнала. Модули динамической обработки также неоднократно получали высокую оценку в международной специализированной прессе. Как и все другие функции, экспандер/пороговый шумоподавитель, компрессор, деэссер и лимитер постоянно доступны в каждом канале и могут свободно размещаться как независимые блоки в сигнальной цепи. Не только философия прямого доступа, но и множество продуманных функций, которые делают повседневную жизнь звукорежиссера простой и приятной, обеспечивают бесспорно быструю работу.

Консоль AURUS – центральная часть большого Целого

Чтобы понять безграничные возможности, предлагаемые системной концепцией от Stage Tec, полезно понять общую систему, в которую встраиваются звуковые консоли:

Система маршрутизации звука NEXUS состоит из так называемых базовых устройств, которые могут быть соединены между собой любым образом для формирования больших сетей. Интерфейсы входов / выходов монтируются как сменные платы в базовых устройствах. Поддерживается практически любой аудиоформат, включая форматы AoIP. Таким образом, может быть создана система, которая имеет только необходимые входы и выходы в каждом определяемом пользователем месте.

Сам микшерный пульт может без ограничений использовать любой из этих входов. Никаких отдельных входов не требуется. Таким образом, гибкость практически не ограничена. Аналогично, все шины и выходы микшерного пульта можно гибко направлять на свободно выбираемые выходы во всей системе.

Количество каналов, которыми можно управлять, не зависит от размера поверхности управления микшерного пульта. Количество звуковых каналов и шин, которые можно использовать одновременно, определяется количеством используемых DSP-плат RMDQ.

Количество используемых DSP-плат может изменяться пользователем по мере необходимости.Возможно последующее дооснащение. Поскольку система маршрутизации NEXUS позволяет свободно направлять абсолютно все входы и выходы системы NEXUS на DSP микшерного пульта, общее количество используемых каналов фактически не ограничено. Помимо маршрутизации и обработки звука, система NEXUS предоставляет расширенные логические функции, а также функции мониторинга и управления, которые могут взаимодействовать с внешними системами различными способами.

В дополнение ко многим полезным внутренним функциям консоли, еще одним из удобств, делающих работу с консолью AURUS такой приятной (особенно в больших, сложных и критических по времени производствах), является взаимодействие с системой NEXUS и всеми остальными подключенными устройствами. 40 пользовательских клавиш дают возможность выполнить все пожелания, от простых изменений маршрутизации в аудиосети до PTZ-управления подключенными камерами.

Конечно, такие операции также могут сохраняться в «сценах» (scenes) и выполняться автоматически, подобно сигналам cue, выдаваемым по тайм-коду, или командам MIDI.

Философия управления прямого доступа

Консоль AURUS platinum спроектирована как консоль прямого доступа и оснащена большим количеством элементов управления, обеспечивающих прямой доступ ко всем важным параметрам.

Быстрая и надежная работа

Построение AURUS platinum как консоли с отдельными полностью оснащенными канальными линейками делает работу не только быстрой, но и очень четкой. Эта концепция эффективно помогает избежать ошибок в работе, которые типичны для вложенных структур других пользовательских интерфейсов. В свою очередь, богато оснащенные блоки центрального управления обеспечивают прямой доступ ко всем важным расширенным функциям. Эти большие усилия конструкторов, реализованные в виде множества отдельных энкодеров, клавиш и дисплеев, всегда ценятся на вес золота, когда речь идет о быстрой и надежной работе.

AURUS – цифровой пульт с аналоговой панелью управления

Опытным звукорежиссерам еще со времен аналоговых микшерных пультов знакома конструкция с дискретными, четко разделенными, канальными линейками и центральной секцией.Stage Tec последовательно развивает этот проверенный дизайн и добавляет множество функций, которые стали возможными благодаря внедрению цифровых технологий в конструкцию больших микшерных пультов, в чем Stage Tec является лидером.

Учитывая то, что десятилетия назад любители стояли в изумлении перед 40-канальной аналоговой консолью, неудивительно, что впечатляющая поверхность AURUS с 40 и более канальными линейками поражает и сегодня. Это порой устрашающее впечатление исчезает очень быстро, когда пользователи получают свой первый опыт работы с консолью AURUS. Все важные функции могут быть достигнуты прямо на канальной линейке, переключение на центральную панель практически не требуется, работа выполняется очень быстро и без особых усилий, ошибки практически невозможны.

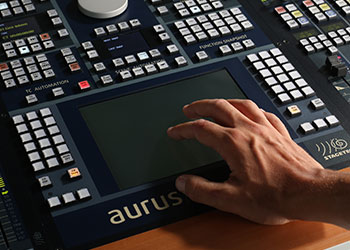

Прямой доступ также на центральной панели

Философия постоянного прямого доступа к часто используемым функциям сохранена также и в центральной секции интерфейсов AURUS. Вследствие наличия в этих флагманских микшерных пультах огромного количества функций, соответственно щедрым было и количество элементов управления, которое продолжало расти от поколения к поколению вместе с функциональными возможностями. Характерной особенностью Stage Tec является то, что новые секции всегда совместимы со старшими поколениями. Четкое решение в пользу надежности и защиты инвестиций.

Благодаря щедрому дизайну и четкому разделению на три специализированые секции с четко обозначенными зонами, каждая часто используемая функция всегда быстро доступна и всегда находится в распоряжении в одном и том же месте. Многочисленные, легко читаемые OLED-дисплеи и кнопки с подсветкой наилучшим образом помогают в работе, позволяя в любое время считывать текущие значения.

Лучшие компоненты и высокие затраты на производство такого роскошного оборудования, безусловно, ставят AURUS в топ-класс цифровых микшерных консолей. Результат этих усилий оправдывается несравнимой простотой использования. И это еще раз подчеркивается выдающимся качеством звука!

О масштабируемом DSP и качестве обработки сигнала

Стандарты качества компании Stage Tec

Основатели компании Stage Tec всегда стремились предлагать цифровую обработку сигнала с наивысшим, близким к аналоговому, качеством и абсолютной «нейтральностью». В 90-е годы, когда вычислительная мощность интегральных схем (ИС) была далеко не такой высокой, как на сегодняшний день, инженеры компании Stage Tec последовательно делали ставку на использование свободно-программируемых матриц (FPGA), то есть, на аппаратно-ориентированное программирование.

Разработанные при этом уникальные алгоритмы обусловили качество обработки аудиосигнала в больших микшерных пультах из Берлина, которое уже тогда вызывало восхищение. Они, в частности, в корне отличаются от «алгоритмов из учебников», применяемых другими производителями, и до сих пор составляют основу всех функций обработки сигналов в DSP-оборудовании от Stage Tec, естественно, значительно расширенных и более развитых.

Высочайшее качество аудио, начиная от входов

Эксперты в области звука всегда сходятся в одном: качество каждой цепочки обработки сигнала определяется в первую очередь качеством входного усилителя или конвертера. Микрофонные входы TrueMatch® от компании Stage Tec с динамическим диапазоном в158 дБ являются абсолютной вершиной доступных в наше время технологий. Они не требуют никакого аналогового предварительного усиления, что значительно способствует снижению шума, особенно при суммировании большого количества каналов.

Запатентованные микрофонные входы TrueMatch – это отличный пример безусловного выбора компании Stage Tec в пользу приоритета качества при обработке сигналов.

Этот подход продолжается по всей цепочке обработки сигнала, его можно увидеть снова и снова, например, во многих искусно проработанных деталях процессинга.

Суммирование с точностью до сэмпла, чтобы исключить фазовые искажения

Используемая в сети NEXUS технология TDM (Time Division Multiplexing – мультиплексирование с разделением по времени) всегда гарантирует одинаковые, самые низкие задержки. В микшерных пультах от Stage Tec эта концепция уже идеально отрегулирована для обеспечения максимального быстродействия и точности. Например, все каналы всегда суммируются на всех шинах синхронно и с точностью до сэмпла. Это сложно технически, зато исключает фазовые искажения, как например, при использовании более экономных пошаговых методов суммирования. Ввиду бескомпромиссной преданности качеству звука, в микшерных консолях Stage Tec даже отсутствует необходимость в корректирующих вспомогательных функциях, таких как, например, компенсация задержки.

Предотвращение артефактов с помощью плавного изменения параметров при любых переключениях

Компания Stage Tec обычно использует специальные алгоритмы плавного изменения параметров даже для самых простых операций, таких как включение/выключение эквалайзера или функции отключения звука в канале (Mute). С помощью специально рассчитанного перехода изначальные параметры в течение нескольких миллисекунд плавно переводятся в новое состояние. Это предотвращает появление скачков уровня громкости сигнала, потрескиваний и других артефактов. Такой же подход применяется и, например, при резких изменениях задержки в канале. Они также отрабатываются плавно, чтобы избежать искажения сигнала.

Последовательная концепция DSP: централизованный и масштабируемый

В дизайне и масштабируемости своей платформы DSP компания Stage Tec является такой же инновационной, как и в обработке звуковых сигналов. Примечательной полезной особенностью является также то, что все с легкостью расширяемые микшерные пульты от компании Stage Tec используют одни и те же платы DSP. Все семейства продуктов получают преимущество от дальнейшего развития программного и аппаратного обеспечения - одного из важнейших критериев долговечности этих консолей.

Маршрутизатор NEXUS Star - базовое устройство с особыми характеристиками

Маршрутизатор NEXUS Star был разработан для реализации чрезвычайно высоких требований к маршрутизации в сети NEXUS. По сравнению с классическими базовыми устройствами системы NEXUS, которые используют шину TDM для коммуникации между сменными платами, это устройство высотой 6U предлагает свою собственную резервируемую матрицу, имеющую в своем составе 4096 входов и 4096 выходов. Поскольку сеть NEXUS поддерживает любые топологии, а также несколько маршрутизаторов NEXUS Star одновременно, можно создавать огромные звуковые сети, отвечающие любым требованиям.

Микшерный пульт в маршрутизаторе Nexus Star - центральнее и быть не может!

Платы управления и DSP звуковых консолей компании Stage Tec закономерно расположены в маршрутизаторе Star. Здесь они могут напрямую получать доступ к огромному количеству звуковых каналов, которые обрабатываются в современном микшерном пульте. Такое прямое подключение к матрице маршрутизатора NEXUS Star не только позволяет консолям использовать в качестве входа любой вход всей системы, а в качестве выхода – любой выход системы, но также обеспечивает уникально гибкую структуру шин больших микшерных пультов от Stage Tec. В то же время, это самое выдающееся отличие от концепций других микшерных пультов: в типичных микшерных пультах матрица внутри. Микшерные пульты компании Stage Tec – сами внутри матрицы!

DSP-платы RMDQ – гибкое резервирование

Существующие DSP-платы, которые занимаются вычислениями по обработке аудиосигнала, в компании Stage Tec носят название «RMDQ». Их аппаратная архитектура оптимизирована для низкого тепловыделения, а программное обеспечение разработано таким образом, чтобы пользователь мог настраивать гибкие комбинации входных каналов и шин в широком диапазоне. Две вещи являются особенно примечательными в этой концепции Stage Tec: во-первых, пользователь сам может свободно определять количество и использование шин – сумм, групп, шин AUX, шин N-1 – в соответствии со своими нуждами. И, во-вторых, каждый канал всегда располагает полными ресурсами DSP, которые доступны для вычисления всех запланированных функций редактирования аудио. В зависимости от конфигурации вы можете управлять 800 звуковыми каналами и 128 шинами.

Платы RMDQ в настоящее время являются четвертым поколением DSP, и, как это принято в Stage Tec, они совместимы с предыдущей версией под названием «RMD». В зависимости от потребностей в ресурсах процессор обработки сигналов микшерного пульта может иметь в составе до 7 плат RMDQ. Платы RMDQ могут быть добавлены в любой момент, если требования пользователя к консоли возрастают. Концепция резервирования микшерных пультов Stage Tec также является уникальной: каждый маршрутизатор NEXUS Star сам по себе уже имеет полностью резервируемую внутреннюю структуру. При желании, пользователь в любое время может приобрести резервную плату управления для маршрутизатора. Еще более гибким является решение проблемы резервирования DSP. Для каждого проекта можно решить, настроить ли плату RMDQ в качестве резервной, или же будет удобнее для этого проекта использовать полные ресурсы DSP. Такая гибкость предоставляет как максимальную производительность, так и максимальную безопасность; выбор производится в соответствии с требованиями проекта. Это позволяет также оптимизировать количество аппаратных средств и, соответственно, издержки.

Обработка сигнала и другие функции

Микшерные пульты, имеющие в качестве основного процессорного блока маршрутизатор Nexus Star от компании Stagetec, предлагают беспрецедентный набор функций обработки сигнала. Это дополняется на консоли возможностями управления, которые наилучшим образом помогают в повседневной работе звукорежиссера. Помимо функций, описанных ниже, существует множество других, которые выходят за рамки описания на веб-сайте. Если вы также примете во внимание дополнительные функции, предоставляемые подключенной к микшерной консоли сетью NEXUS, то обнаружите, что существует практически бесконечное разнообразие возможностей.

Стандартные функции входных каналов

Основная идея всех больших микшерных пультов компании Stage Tec – предоставить возможность нескольким инженерам одновременно работать с крупными постановками с использованием только одной консоли. Для того чтобы сделать это возможным, почти все функции были включены непосредственно в канальную линейку: усиление, все эквалайзеры и фильтры, компрессор, лимитер, задержка, воспроизведение, панорамирование и многое другое вы можете настроить без необходимости доступа к центральной панели управления. В любой момент можно одновременно работать со всеми энкодерами, клавишами и фейдерами консоли.

Каждый из чрезвычайно удобно управляемых фильтров предоставляет диапазон изменения уровня ±24 дБ. Два режекторных фильтра, доступных во всех микшерных пультах AURUS и AVATUS, ценятся на вес золота в сложных ситуациях «живой» работы. Для всех эквалайзеров и модулей динамической обработки микшерные пульты предлагают настройки «МЕМ» (от memory – память), которые во время проверки звука позволяют легко сравнивать два варианта настроек (сравнение A/B) или же применять двойную эквализацию. Конечно же, эти настройки «MEM» также сохраняются во всех «снэпшотах» (snapshots) и библиотеках (libraries), и могут быть восстановлены на консоли или экспортированы.

Столь же полезными, как и мгновенное управление всеми важными параметрами звука, являются различные возможности образования и использования стерео-, связанных (link) и ведущих/ведомых (master/slave) групп. В сочетании с функцией «SPILL» и задаваемым глобально для консоли режимом VCA можно очень быстро, гибко и компактно управлять еще большим количеством сгруппированных каналов.

«Умные» функции для эффективных методов работы

Во все усложняющихся постановках необходимым условием является возможность быстро сохранять «снэпшоты» и «сцены» (scenes), не замедляя пробные испытания. В процессе создания постановки должна быть возможность рационально производить большое количество настроек в максимально короткое время. С другой стороны, в случае изменений в составе исполнителей, основное внимание уделяется обеспечению того, чтобы необходимые изменения можно было бы гибко и быстро включить в существующие проекты. Для этих и многих других требований микшерные пульты компании Stage Tec предлагают широкий спектр надежных и проверенных «умных» решений, и поэтому они стали эталоном в области звукорежиссуры в театрах и телерадиовещании.

Автоматизация «сцен» консоли имеет доступ к снэпшотам, в которых сохраняются все параметры микшерного пульта. Время и кривые «фейдов» (fade times and curves) могут определяться для каждого канала и каждой «сцены» индивидуально. Несколько «фейдов» отрабатываются одновременно. Вы сможете вмешаться в отрабатываемые «фейды» просто коснувшись фейдера. Функция Snap-Mix в микшерных пультах AURUS позволяет при необходимости создавать сложные «сцены» с динамической автоматизацией микширования и включать их в автоматизацию сцен.

Все микшерные пульты компании Stage Tec предлагают широкий диапазон специально разработанных для нужд театров и мюзиклов практических функций, предоставляющих возможность редактирования сохраненных «снэпшотов» и «кью-листов» (cue lists). Режим просмотра позволяет редактировать любую «сцену» прямо во время представления, не нарушая при этом текущей последовательности. Функции редактирования могут использоваться не только в отношении «сцен», но и позволяют копировать выбранные параметры или применять относительные смещения к соответствующим параметрам усиления. Таким образом, целые представления могут быть адаптированы к измененным условиям за считанные минуты.

Вышеописанные функции поддерживают быстрый, эффективный способ работы в постановках, которые, в первую очередь, предназначены для исполнения на сцене. Но они также могут оказаться полезными и в телерадиовещательных проектах. Консоли также предлагают дополнительные функции, которые, в свою очередь, предлагают специализированные решения для применения в телерадиовещании: свободно назначаемые шины N-1, например, предлагают множество расширенных опций в дополнение к простому определению матрицы, что значительно упрощает повседневную работу. Чтобы микширование было плавным при работе даже с самыми большими дискуссионными группами, микшерные консоли опционально могут быть оснащены алгоритмом микширования Automix. Он может работать одновременно на всех каналах и четырех группах микшерного пульта с типичными «нейтралитетом» по отношению к звуку и быстротой срабатывания, которыми отличаются алгоритмы Stage Tec.

Входящие и исходящие команды управления и коммуникация

Широкая интеграция в сочетании с гарантией стабильной работы – основная идея всех систем семейства Stage Tec. Это относится и к микшерным пультам, которыми можно надежно управлять с помощью любой системы с последовательной передачей управляющих данных. Макроуправление системы NEXUS также может использоваться для включения в схемы практически любой сложности, в том числе с внешними оборудованием и инфраструктурой.

Как часть системы маршрутизации NEXUS, консоли могут также включать в свою собственную внутреннюю автоматизацию «снэпшоты» NEXUS и функции NEXUS Logic Control. Почти все возможные управляемые функции подключенных систем могут быть связаны: например, Machine Control, MIDI и GPIO. И наоборот, MIDI, GPIO или триггеры тайм-кода могут обращаться к автоматизации консоли извне и активировать операции.

Для гибкого, непринужденного общения с различными участниками производственного процесса предоставляется возможность разговора с консоли по любой шине. Принципиальное разделение шин «громкой» и «служебной» связи (talk и talkback) в сочетании с широкими возможностями маршрутизации сети NEXUS обеспечивает самые сложные системные конструкции, которые только можно вообразить. Внешние интерком-системы могут быть легко интегрированы через платы ввода/вывода AES3 системы NEXUS, обеспечивающие «прозрачную» передачу данных. Это позволяет не только самим консолям работать в качестве станций внутренней связи, но и использовать инфраструктуру сети NEXUS для расширения системы внутренней связи. Это еще один хороший способ сэкономить время, усилия и финансы с помощью многочисленных возможностей системы от Stage Tec.

Измерение, контроль, повышающее/понижающее микширование, 3D-панорамирование

Все консоли предлагают всеобъемлющий набор измерительных возможностей в соответствии с вещательными стандартами DIN и EBU. Измерение громкости в соответствии со стандартом EBU R128 доступно в микшерном пульте на всех групповых и суммирующих шинах, а в матрице NEXUS даже для любого канала ввода/вывода. Мониторинг любого участка сети Nexus может отображаться прямо на экранах пользовательского интерфейса, позволяя контролировать не только любые входы/выходы микшерного пульта, но также и реальные выходные уровни линий передачи или других важных сигналов. Сами сигналы даже не нужно направлять на микшерную консоль: любая точка коммутации (crosspoint) всей подключенной аудиоматрицы NEXUS может контролироваться непосредственно с консоли с помощью функций мониторинга системы NEXUS.

То же самое относится и к мониторингу всех сигналов в сети: любая точка системы может быть доступна с консоли с помощью функции «Source Direct» и прослушиваться локально в любое время, даже если сигнал не подается на консоль постоянно. Это экономит ресурсы, обеспечивает ясность, и в то же время предлагает неограниченную гибкость без необходимости заранее учитывать все требования мониторинга. Всё, что угодно. Когда угодно.

В настоящее время огромную роль для радиовещательных программ играет повышающее микширование старых стереозаписей.

Для этой цели Stage Tec предлагает интегрированный в систему NEXUS запатентованный алгоритм «ISOSTEM» от компании «Dspecialists». Алгоритм «ISOSTEM» является единственным решением для того, чтобы выполнить обратимое 1:1 (один к одному) up/down-микширование, которое позволяет воспроизвести сигнал 5.1 на стереооборудовании с точностью звучания оригинального. Уникальное решение, которое можно легко реализовать с помощью микшерного пульта «AURUS» в системе «NEXUS».

Все системы Stage Tec постоянно совершенствуются. Новые функции при обновлении программного обеспечения, как правило, становятся доступны также и для старых систем. Например, в версии программного обеспечения 4.7 для микшерных консолей AURUS была добавлена функция 3D-панорамирования. На основе гибкой и свободно настраиваемой системы шин, пользователи теперь могут создавать миксы, которые включают потолочные громкоговорители (overhead loudspeakers).

Аксессуары и другая продукция

Каждый пользователь знает, насколько могут отличаться требования к микшерной консоли от постановки к постановке. В частности, большие микшерные пульты, которые охватывают широкий спектр различных областей применения, должны отвечать самым разнообразным требованиям пользователей: от требований для театра, оперы и телерадиовещания до требований для живых выступлений и для студий звукозаписи. Модульная, легко адаптируемая концепция комбинации аудиоматрицы NEXUS с консолью Stage Tec обеспечивает решение для любых требований. Основная задача Stage Tec –предложить такую систему, которая функционирует надежно и безопасно, а многообразие ее интерфейсов позволяет подключиться к любой другой системе.

На протяжении многих лет Stage Tec разрабатывает независимые продукты, которые можно сочетать с микшерной консолью и системой NEXUS.

Automix

Stage Tec доработал знаменитый алгоритм микширования Automix Дэна Дугана (Dan Dugan) и предлагает дополнительную функцию для всех консолей, базирующихся на маршрутизаторе Nexus Star с DSP-платами RMDQ: опция Automix, которая сохраняет спектральное и пространственное впечатление от микширования, в то время как система автоматически сдвигает фокус на усиление активного микрофона. Все другие функции, такие как эквалайзер и динамическая обработка, остаются на каждом канале в неограниченном пользовании. Опция Automix от компании Stage Tec может быть одновременно активна на всех каналах проекта без потери ресурсов DSP. Всего доступно четыре группы Automix, которые можно использовать независимо друг от друга. Например, микрофоны «круглого стола» можно объединить в одну группу, а микрофоны делегатов в зале будут работать во второй группе. Некоторые случаи применения могут потребовать более двух групп. Благодаря функции микширования Automix от компании Stage Tec, в распоряжении звукорежиссера есть опция, позволяющая максимально облегчить работу с большим количеством открытых микрофонов.

Опция DAW-Integration для AURUS platinum

Во всех производственных сценариях, где основная часть работы выполняется на цифровых звуковых рабочих станциях, полезным дополнением является опция DAW-Integration, предназначенная специально для консолей AURUS. В сочетании со стандартной для консоли AURUS platinum возможностью одновременного управления двумя внешними ленточными магнитофонами или цифровыми рабочими станциями (DAW) по протоколу Machine Control опция DAW-Integration позволяет прямо с консоли полностью контролировать все параметры, поддерживаемые соответствующим протоколом управления. Программное Программное обеспечение поддерживает как протокол HUI, так и протокол OASIS и может работать с рабочими станциями от различных производителей. Параметры каналов, которые могут быть доступны через протоколы (до 32 каналов одновременно), сопоставляются при настройке с энкодерами и фейдерами консоли, в то время как содержимое экрана DAW опционально может быть отображено прямо на одном из дисплеев отображения параметров консоли. Поскольку автоматизированные каналы также можно переключать через банки, и все параметры, передаваемые в AURUS, записываются в динамической автоматизации AURUS platinum, результатом является спокойная работа без лишних «метаний» между микшерной консолью и цифровой звуковой рабочей станцией. Возможности интеграции могут быть еще более расширены путем дальнейшей автоматизации в программном обеспечении самой цифровой звуковой рабочей станции. Потрясающие ощущения от двойных энкодеров AURUS platinum и плавно работающих моторизованных фейдеров делают AURUS аппаратным контроллером высшего класса.

Сторонний гониометр

В больших микшерных пультах от компании Stage Tec предусмотрено подключение оснащенного входами AES/EBU коррелометра от других производителей. По желанию для обеспечения возможности подключения внешних устройств эта опция может быть удалена из консоли без дополнительной оплаты. Stage Tec также предлагает для консолей AURUS и CRESCENDO встроенную версию RTW TM7 или TM9, для которой доступны все программные опции широко известных устройств RTW. Визуализация и, по желанию, управление могут осуществляться прямо на экранах пульта.

ПО «Master-Monitor» для NEXUS

Программное обеспечение «Master-Monitor» для NEXUS это решение для расширенных измерительных возможностей внутри сети NEXUS. Пользователь может по своему усмотрению сконфигурировать до 256 предустановок. Они не ограничиваются чисто многоканальным мониторингом уровня, но также предлагают измерение громкости в соответствии с рекомендацией EBU R128, а также параллельное отображение кратковременных и мгновенных значений, LUFS и LRA. Доступен также анализатор спектра «RTA Analyzer» с разрешением 1/3 октавы и 1/12 октавы. Поскольку программа может работать на любом количестве компьютеров одновременно и может быть подключена к сети NEXUS в разных местах, удовлетворяется широкий спектр требований к измерениям для сложных систем. Нет никаких ограничений для доступа к каналам внутри матрицы. С программным обеспечением можно работать непосредственно на консолях со встроенным ПК.

Плата XDSP в NEXUS

Платы XDSP, которые можно использовать в любых базовых устройствах сети NEXUS, являются решением, которое можно адаптировать для удовлетворения потребностей в дополнительной локальной обработке звука в любой точке системы. Платы могут быть установлены с широким спектром аудиомодулей. Они варьируются от простых задержек, продолжая многоканальными сумматорами и формирователями моносигнала, и заканчивая параметрическими эквалайзерами (которые могут иметь до 30 полос), кроссоверами и модулями динамической обработки, включая деэссеры. Для управления большими распределенными акустическими системами имеются в распоряжении матрицы задержки уровня (Level Delay Matrix), а для конференцсвязи - матрицы N-1. Поскольку все модули DSP доступны со своими входами и выходами в матрице точек коммутации NEXUS, их можно при необходимости комбинировать, что позволяет создавать сложные системы.. Например, плата XDSP может выступать в качестве контроллера (loudspeaker controller) для управления линейными массивами, равно как и для обработки сигналов и их распределения в системе усиления звука универмага. Она может устанавливать задержки для контрольных громкоговорителей, а также предоставлять комплексную матрицу N-1 для игр в прямом эфире. С помощью NEXUS Logic Control и снэпшотов NEXUS Status можно сохранять и вызывать предустановки, а также настраивать отдельные параметры. Конфигурация Stage Tec гарантирует, что все функции будут доступны в любое время.

Повышающее/понижающее микширование ISOSTEM

Запатентованный алгоритм ISOSTEM - это особый случай и еще один пример того, как гибко можно использовать программное обеспечение Stage Tec и систему NEXUS. Алгоритм «ISOSTEM» от компании «Dspecialists» - это единственный на 100% математически обратимый алгоритм, который позволяет конвертировать без потерь аудиопотоки стерео в потоки 5.1 и наоборот. Алгоритм «ISOSTEM» - очень интересный вариант, особенно для телерадиовещателей, например, для конвертации или воспроизведения старых архивных материалов. Компания Stage Tec предлагает алгоритм «ISOSTEM» в качестве опции для плат XDSP в системе NEXUS. Такой вариант исполнения обеспечивает очень гибкий доступ к модулю без необходимости приобретения дополнительного оборудования.

Протокол EmBER+ для платы NEXUS XACI

Плата XACI - это умная плата управления последнего поколения. Она служит интерфейсом, включая командный процессор для внешних систем управления и протоколов. Например, с помощью протокола EmBER+ можно легко устанавливать и удалять точки коммутации в маршрутизаторе или управлять входными параметрами микрофонных входов.

Дальнейшие интеграции

Все микшерные пульты и маршрутизаторы NEXUS от компании Stage Tec – это живая продукция, которая непрерывно развивается вместе с обновлениями программного обеспечения. Поскольку аппаратная архитектура NEXUS, основанная на отраслевых стандартах, которые были опробованы и протестированы миллионы раз, постоянно расширяется за счет новых интерфейсных плат, а производительность уже существующих продуктов, таких как плата XACI, еще не исчерпана, нет ничего, что остановило бы реализацию все новых и новых типов соединений.

Интеграция с аудиосетью NEXUS

Только лишь несколько систем от других производителей являются такими же интегрированными и гибкими, как интегрированные с системой маршрутизации NEXUS микшерные пульты от компании Stage Tec. Причиной этому является то, что Stage Tec перевернул типичный способ мышления: в отличие от конкурирующих продуктов, микшерный пульт Stage Tec не имеет собственной аудиоматрицы, микшерная консоль сама является частью матрицы.

Этот принципиально иной способ мышления открывает гораздо более широкие возможности: если микшерный пульт находится в центре всех входов/выходов целой системы, логично, что интеграция будет во много раз лучше, чем в случае, если бы входы/выходы сначала должны были быть перенаправлены в микшерный пульт снаружи. То же самое относится ко всем параметрам управления. Компания Stage Tec сознательно преодолевает эти «самоустановленные» в других системах ограничения с начала разработки маршрутизатора NEXUS.

Возможности двустороннего управления

Каждое базовое устройство оснащено так называемым NEXUS Logic Control. Мощные логические функции могут быть связаны с макросами и способны оценивать все важные локальные аудиопараметры. Это само по себе уже открывает возможности, которые вряд ли может предложить другая система. Помимо этого, могут быть запрошены и установлены параметры GPIO, через последовательные интерфейсы могут быть получены и отправлены различные команды, или же можно установить постоянную связь с внешней системой управления через сеть Ethernet. Поскольку функции предоставляются различными типами плат NEXUS, то выбор большой. Это особенно очевидно на примере последовательных интерфейсов: поддерживаются RS232, RS422, RS485 и MIDI. Интерфейсы USB и Ethernet имеются на каждой плате управления базового устройства. NEXUS Logic Control может взаимодействовать с другими базовыми устройствами, запрашивать и передавать состояния по всей системе. В результате организуются различные взаимодействия как внутри системы NEXUS, так и с внешними системами, выходящие далеко за пределы возможностей аудиосети и, в частности, способные полностью заменить внешние средства управления мультимедийными устройствами. Это не только позволяет осуществлять интеграцию управления непосредственно на индивидуальные кнопки звуковой консоли, но также открывает большой потенциал экономии за счет отказа от дополнительных систем управления и значительного упрощения рабочих процессов. Консоль Stage Tec в сочетании с NEXUS Logic Control предоставляет самые разнообразные возможности, использование которых практически не ограничивает изобретательного пользователя.

В простых и понятных случаях пользовательские клавиши консоли могут использоваться, например, для сигнализации о внешних состояниях или для управления ими. Это может быть просто установка точек коммутации или, в сочетании с платами NEXUS XRI, переключение контактов для управления освещением, световыми сигналами или другими вещами. Аварийные состояния, такие, как отсутствие сигнала на линиях передачи или другие состояния ошибки внутри или снаружи системы NEXUS, могут обозначаться, например, мигающей подсветкой.

Помимо простого переключения контактов NEXUS Logic также может использоваться для более сложных задач, каждой из которых можно управлять с консоли. Это можно делать, вызывая комплексные системные состояния, известные как «снэпшоты NEXUS», или применив к системе управления PTZ-камерой (сетевая камера «панорама/наклон/зум»). В типичном случае применения Logic Control можно использовать для переключения разных студий звукозаписи между несколькими контрольными помещениями всего лишь одним нажатием кнопки. PTZ-камера может легко использоваться для съемки не только места дирижера, но и сменяющихся солистов. С помощью дополнительных видеовходов изображение может выводиться даже на дисплеи отображения параметров консоли. После создания предустановок они могут быть сохранены вместе со «сценами» (scenes) в консоли и вызваны полностью автоматически в ходе представления.

Всё под контролем прямо с консоли

Микшерный пульт – это сердце системы, из которого инженер контролирует все функции в сети: начиная с интегрированного микрофонного сплиттера и полной маршрутизации в сети NEXUS и заканчивая задержками, эквалайзерами и лимитерами системы звукоусиления. Все сообщения непрерывного автоматического контроля всей системы отображаются прямо на консоли. В маловероятном аварийном случае все компоненты могут быть заменены в "горячем" режиме и готовы к эксплуатации уже спустя 2 – 3 секунды. Для коммуникации разговорный микрофон консоли можно маршрутизировать на любую шину и интегрировать с интерком-системами других производителей. Микшерный пульт может автоматически реагировать на внешние ошибки и условия. Триггеры могут быть как удаленными, так и локальными, например, сбой воспроизведения фонограммы или сигнал от кнопки системы беспроводного мониторинга. Управляемые внешние функции могут быть любой сложности. С помощью автоматизации сцен консоли каждый снэпшот всегда может создавать новые настройки, независимо от того, являются ли они встроенными параметрами или должны управляться с помощью GPIO, последовательных протоколов, Ethernet- или MIDI-устройств сторонних производителей.

Синхросигнал, таймкод и сигналы управления

Благодаря своей чрезвычайно точной тактовой частоте, NEXUS часто используется как Clock Master. И наоборот, возможна синхронизация по любому цифровому входу, включая задание приоритетности и переход без подрыва на синхронизацию по другому входу. С незапамятных времен NEXUS обеспечивает возможность «прозрачной» (т.е. без вмешательства) передачи таймкода, сигнала синхронизации и последовательных протоколов через систему и раздавать или переключать их на различных потребителей. Конечно, практически любой последовательный сигнал может использоваться для управления всей системой с базовых устройств и консолей.

В системах с использованием тайм-кода консоли AURUS могут быть как ведущими, так и ведомыми. NEXUS позволяет с максимальной точностью раздавать временной код по всей сети и выводить его на внешние системы. Параллельно с тайм-кодом микшерные пульты от компании Stage Tec генерируют MIDI, RS-232 и другие сигналы для управления внешними устройствами. Все это делает автоматизацию в больших представлениях несложной задачей.

Технические спецификации

Маршрутизатор NEXUS Star

Панель управления консоли

Аудио и управление

Особенности

Габаритные размеры
